Правильный станок для тканей Orthopac GRVMC

для уткагидравлический

Обзор

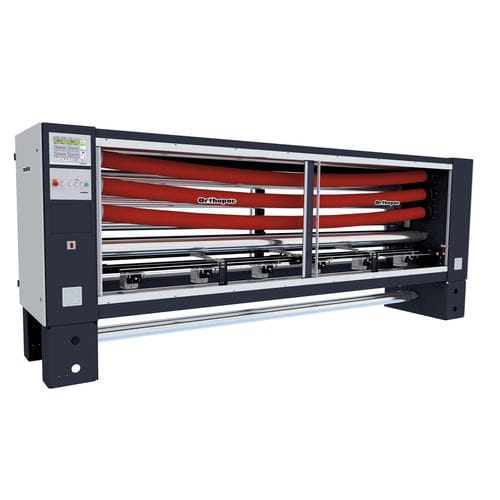

Orthopac GRVMC -15 — модульная система выравнивания утка и управления процессом, разработанная для тяжёлых текстильных материалов. Имеет усилённую раму, роликовые подшипники для тяжёлых нагрузок и ролики большего диаметра для компенсации bow и skew. Сканеры, электроника и панель управления/индикации соответствуют конфигурации Orthopac RVMC; все сканеры регулируются в боковом направлении.

Выравнивание утка для тяжёлых условий
Предназначена для широких изделий и размерно-стабильных тканей с заданными настройками skew (например, джинс, ковры). Рама, подшипники и ролики рассчитаны на высокие механические нагрузки и большие натяжения, что обеспечивает точную коррекцию при высокой нагрузке.

Основные преимущества продукта

• Усиленная конструкция для тяжёлых условий
• Рабочие ширины до 5400 мм
• Подходит для натяжений до 400 кг

Выгоды для заказчика

• Соблюдение жёстких допусков по деформации (bow/skew) на тяжёлых материалах
• Документирование остаточных деформаций для управления процессом и контроля качества
• Снижение брака и рекламаций за счёт стабильной коррекции

Конструкция и компоненты
Машина оснащена усиленными гидравлическими блоками для точного позиционирования роликов при высокой нагрузке, усиленной рамой и тяжёлыми роликовыми подшипниками. Ролики для bow и skew большего диаметра обеспечивают стабильную обработку. Сканеры, электроника и рабочая станция соответствуют стандартам Orthopac RVMC; все сканеры регулируются в боковом направлении. Скорости обработки зависят от материала и обычно находятся в диапазоне прибл. 3 м/мин (ковры) — 250 м/мин (промышленные ткани).

Области применения

• Деним
• Промышленные ткани
• Ткани Raschel для штор
• Ткани из стекловолокна и углеродного волокна
• Ковровые покрытия

Варианты

• Orthopac GRMM Straightener: ручная версия выравнивателя без оптической системы сканирования и автоматического управления. Может использоваться с PCS Pattern Control System или устанавливаться в ретрофите с опциями сканирования/комбинирования.

Датчики (типичные совместимые системы)

• Scanner TK-12 — оптоэлектронное сканирование (рефлексное освещение)
• Scanner CK-15 — изображающее сканирование (камерный сенсор)
• Scanner CTK-15 — изображающее сканирование для ковров и технических тканей
• Patcontrol PCS — обнаружение рисунка / система контроля искажения утка

Характеристики / Технические данные

• Модель: Orthopac GRVMC -15
• Предназначенные материалы: тяжёлые текстильные материалы (denim, ковры, промышленные ткани, Raschel, ткани из стекловолокна/углеродного волокна)
• Максимальная рабочая ширина: до 5400 мм
• Допустимые усилия натяжения: до 400 кг
• Диапазон скоростей обработки: прибл. 3 м/мин — 250 м/мин (в зависимости от материала)
• Конструкция: усилённая рама, усиленные роликовые подшипники, ролики bow и skew большего диаметра
• Гидравлика: усиленные гидравлические блоки для позиционирования роликов при высокой нагрузке
• Сканеры и управление: сканеры регулируются в боковом направлении; электроника и управление эквивалентны Orthopac RVMC
• Варианты: ручная версия GRMM доступна для ретрофита или в сочетании с PCS
• Марка: Mahlo
