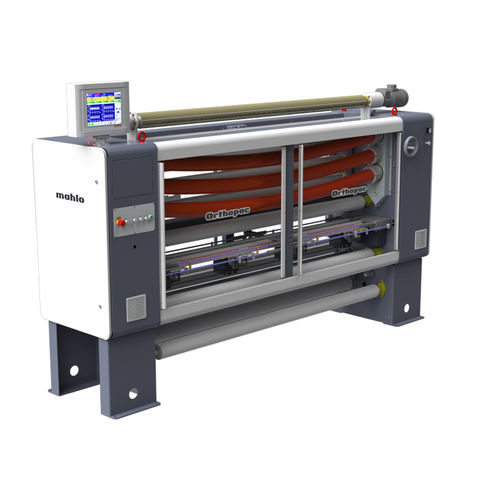

Правильный станок для утка Orthopac RVMC

автоматическийгидравлический

Обзор
Orthopac RVMC — оптическая система выравнивания утка от Mahlo для коррекции деформаций ткани, таких как косина и изгиб. Поставляется с гидравлической или электрической регулировкой выравнивающих роликов и модульной конструкцией, что обеспечивает адаптацию к различным линиям отделки. Устройство объединяет оптическое сканирование, исполнительные механизмы выравнивания и функции управления процессом для мониторинга и оптимизации операций отделки.

Ключевые особенности

• Модульная архитектура для гибкой конфигурации и возможности модернизации
• Варианты регулировки роликов: гидравлическая или электрическая
• Интуитивная визуализация на сенсорном экране с настраиваемыми программными пакетами (FULL или BASE)
• Компактная интеграция функций выравнивания и управления процессом

Преимущества для заказчика

• Онлайн-мониторинг и регулирование в замкнутом цикле ключевых параметров процесса
• Повышение производительности и надежности производства
• Оптимизация повторяемости процесса и автоматическая документация качества
• Возможность трассировки и сравнительной оценки стандартов качества
• Потенциал значительной экономии энергии и короткие сроки окупаемости

Области применения

• На входе стентерных рам (infeed)
• На входе нивелирующих стентеров
• На декатировочных станциях и перед печатными машинами
• Между открытыми прачными и барабанными сушилками
• Перед покрывающими машинами и флейм-ламинаторами
• На входе широких компакторов для трикотажа

Датчики и варианты измерений
Система Orthopac RVMC рассчитана на работу с широким спектром датчиков Mahlo для точного обнаружения и регулирования деформаций и связанных параметров. Типичные датчики и сканирующие системы, используемые в решениях RVMC, включают:

• Scanner TK-12 — оптоэлектронное сканирование (рефлексное излучение)
• Scanner CK-15 — сканирование камерой / визуализация
• Гибридное сканирование — комбинация TK (оптоэлектронный) и CK (камера) сканеров
• Scanner CTK-15 — камерный датчик, адаптированный для ковров и технических тканей
• Patcontrol PCS — обнаружение рисунка и мониторинг искажения рисунка

Функции управления процессом
Orthopac RVMC сочетает выравнивание с модульным управлением процессом. Подключённые датчики (по шине) и опциональные модули управления Mahlo позволяют измерять, визуализировать, регулировать и документировать такие параметры, как:

• Косина и изгиб (через skew и bow ролики)
• Повтор рисунка и искажение рисунка
• Деформация ткани и остаточная деформация
• Плотность нитей/прутов (over-feed)
• Влажность вытяжного воздуха, скорость вентилятора и положение заслонок
• Температура поверхности, скорость полотна и время выдержки/фиксирования
• Контроль удельной массы / over-feed
• Измерение остаточной влажности
• Измерение растяжения/усадки и ширины ткани

Варианты

• Orthopac RMM — механический/ручной выравниватель без оптического сканирования и интегрированного управления (базовый механический вариант)
• Orthopac RVMC (стандарт) — оптический выравниватель утка с интегрированным управлением процессом и модульным подключением датчиков

Визуализация и программное обеспечение
Система включает сенсорный экран для отображения измеряемых величин; визуализация может быть адаптирована с помощью программных пакетов: FMC Full обеспечивает полные возможности настройки и полный набор функций, FMC Base фокусируется на основных функциях и предоставляет компактный обзор. Дополнительные программные пакеты Mahlo для логирования данных и визуализации (mLog, mPilot) позволяют расширенную документацию и визуализацию в диспетчерской.

Установки / Типичные комбинации оборудования
Системы Orthopac RVMC обычно комбинируются с периферийным оборудованием Mahlo в stenter-линиях и установках отделки, например: приводные станции MMA на входе, паттерн-сканеры Patcontrol (PCS) для протоколирования искажений рисунка, датчики Optipac (VMC) для контроля влажности вытяжного воздуха и времени выдержки, а также датчики остаточной влажности (RMS) на выходе для замкнутого регулирования.

Технические характеристики

• Механический выравниватель: 3 skew ролика, 2 bow ролика (опционально 3 bow ролика)
• Номинальная ширина продукта (макс): 3400 mm
• Электропитание: 3 x 400 VAC ±10 %, 50/60 Hz (доступна трансформаторная станция для специальных напряжений)
• Потребляемая мощность (макс): 4 kVA
