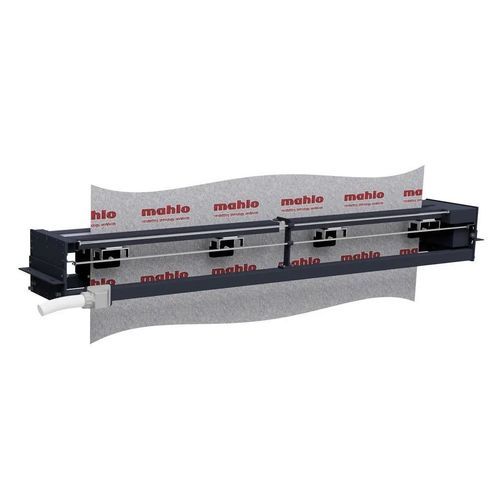

Инспекционная машина для тканей Orthopac FMC-15

Обзор
Orthopac FMC -15 — оптическая система обнаружения и управления деформациями для текстильных полотен. Система обнаруживает и регистрирует остаточные деформации (bow и skew), определяет плотность нитей/петель и может выступать в роли блока управления внешними выпрямителями уточной нити. Благодаря цифровому сканированию и FFT‑обработке автоматически адаптируется к разным текстильным структурам и обеспечивает быструю и точную оценку углов деформации.

Ключевые функции

• Обнаружение и регистрация остаточных деформаций (bow и skew)
• Автоматическое определение плотности нити / ряда
• Подключение и управление внешними выпрямителями (импульсные выходы, поддержка отрывных валов, цепные дифференциалы и многодвигательные приводы)
• Использование как универсальная автоматическая система выпрямления/управления для различных производственных линий

Особенности продукта

• Оптимизированная оптика для высокоразрешающего измерения углов деформации
• Обработка сигналов в реальном времени для моментального вычисления угла
• Оптимизированное заднее и фронтальное освещение для надёжного сканирования на различных поверхностях

Польза для клиента

• Широкий спектр сканирования: поддерживаются цвета, принты, жаккард, ворс и петли
• Интуитивная эксплуатация и эргономичная визуализация деформаций и логов
• Автоматическая адаптация к сложным структурам изделий для надёжных измерений

Принцип сканирования
Оптическое сканирование методом свет–тень с FFT‑анализом для надёжного определения структуры ряда/нитей и углов деформации.

Область применения
Установка на станках стентер, линиях печати и финишной обработки или другом оборудовании для обработки полотен для мониторинга и коррекции уточных деформаций и регистрации данных качества в текстильном производстве и отделке.

Датчики / сканирующие головки (примеры)

• Scanner TK-12 — оптоэлектронный (отражённый свет)
• Scanner CK-15 — имиджинг / сканирование камерой
• Scanner CTK-15 — камерный сенсор для ковров и технических текстилей
• Гибридное сканирование — комбинация имиджинга (CK) и оптоэлектроники (TK)

Типичная установка и эксплуатация

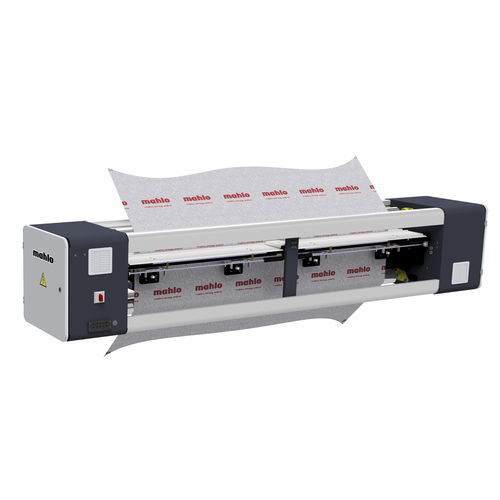

Семейство FMC доступно в компактном мостовом исполнении (FMC EP) для ограниченных пространств и в стандартном мостовом (FMC T) с направляющими роликами. Сканирующие головки автоматически позиционируются по ширине ткани; система регистрирует значения деформаций и при необходимости отправляет управляющие импульсы выпрямителям. Интеграция с системами управления процессом обеспечивает координацию времени выдержки, вентиляционной влажности и измерений остаточной влаги.

Примечания
Система предназначена для работы с выпрямителями Mahlo и сторонними устройствами и поддерживает современные цифровые интерфейсы и процессорные технологии для адаптивного управления и визуализации.

Технические характеристики / Спецификации

• Тип: Оптическая система обнаружения и управления деформациями
• Обнаруживаемые деформации: bow и skew (направление уточной нити)
• Дополнительные измерения: определение плотности нити/ряда
• Методы сканирования: оптоэлектронный (TK), имиджинг/камера (CK), гибридная комбинация
• Обработка сигналов: в реальном времени / мгновенное вычисление угла (FFT‑анализ)
• Освещение: оптимизированное заднее и фронтальное освещение для надёжного снятия сигнала
• Варианты монтажа: компактный мост (FMC EP), стандартный мост с направляющими роликами (FMC T)
• Интеграция: выходы управления для внешних выпрямителей; поддержка отрывных валов, цепных дифференциалов, многодвигательных приводов
• Адаптивность: автоматическая адаптация к различным текстильным структурам и рисункам
• Отображение / управление: эргономичная, интуитивная визуализация и протоколирование данных о деформациях
