Испытательный стенд скорости MSD

моментадинамометрическийавтоматический

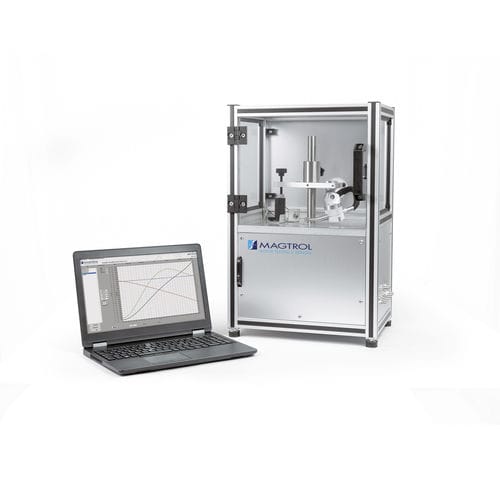

Динамометр MSD - Mega Speed Dynamometer был разработан для тестирования очень высокоскоростных двигателей, таких как BLDC, стоматологические наконечники, воздушные турбины и хирургические инструменты. Эффект торможения основан на вихревых токах, индуцируемых на алюминиевом диске, установленном непосредственно на валу ИУ (тестируемого устройства). Крутящий момент измеряется без трения датчиком реактивного крутящего момента, установленным под поверхностью испытательного стенда. Из-за теплового воздействия на диск динамометр Mega Speed Dynamometer не подходит для испытаний на выносливость, но может быть использован для создания быстрой кривой или проведения испытаний "точка-точка". Инфракрасный датчик контролирует температуру диска и останавливает тест в случае перегрева. Диск может быть спроектирован и подобран по размеру в соответствии с параметрами двигателя. Система является бесконтактной, поэтому выравнивание не является критичным. Благодаря этому система обладает очень низкой инерцией и, следовательно, не имеет остаточного или тянущего момента, что оказывает меньшее влияние на параметры испытания. Ограничение скорости основано на тестируемом двигателе и его способности приводить диск в движение. Уже изготовлены системы, развивающие скорость свыше 380 000 об/мин. Программное обеспечение MSD-TEST разработано в среде LabVIEW™. Оно управляет системой и регистрирует данные испытаний. Оно позволяет запрограммировать специальный тестовый профиль. Каждый динамометр Mega Speed Dynamometer будет адаптирован к характеристикам и производительности двигателя для достижения наилучших результатов испытаний. Для каждого двигателя будут разработаны специальные приспособления, соответствующие его форме и размерам. Приспособления для моторов могут быть использованы для крепления наконечника или мотора.
