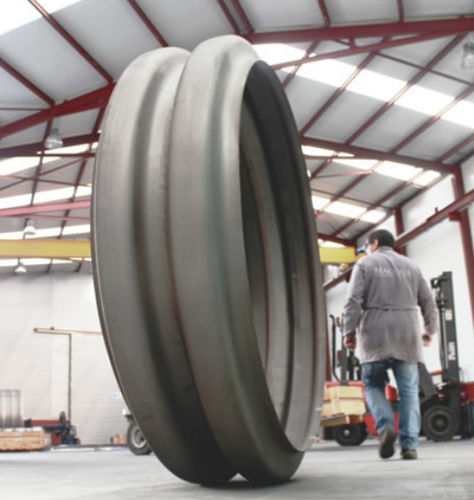

Компенсатор линейного расширения из металла MFF

круглыйс фланцемдля канализации

Специальный корпус типа "Толстая стена", фланцевые и флюсовые компенсаторы изготавливаются в двух половинах из плоских кольцевых пластин. Внешние кромки пластин формируются в одном направлении (фланцевые), а внутренние - в другом (флюсовые). Две половинки привариваются друг к другу, а затем привариваются к корпусу теплообменника. Из-за большей толщины стенок этот тип компенсатора является прочным и наиболее долговечным с точки зрения эксплуатации, но имеет недостаток, связанный с ограниченной гибкостью. Деформационные шарниры MACOGA MFF спроектированы в соответствии с обязательными требованиями ASME VIII-1, Приложение 5 для проектирования фланцевых и фланцевых деформационных швов, а также ASME, Приложение 26 и EJMA, в которых приведены методы расчета напряжений, усталостной долговечности и коэффициента упругости пружины. Этот тип деформационного шва является прочным и наиболее долговечным с точки зрения эксплуатации, но имеет недостаток, связанный с ограниченной гибкостью. Наиболее распространенное применение фланцевых и флюсовых компенсаторов - теплообменники и трубопроводные системы большого диаметра. Расширительные шарниры MFF перспективны для размещения дифференциального теплового расширения корпусов теплообменников, сосудов высокого давления и трубопроводов, по которым проходят высокотемпературные жидкости. Различия в осевом расширении кожуха и пучка труб, обусловленные высокими перепадами средних температур металла, оправдывают установку компенсаторов в теплообменниках. Особенно это касается стационарных трубчатых теплообменников.
