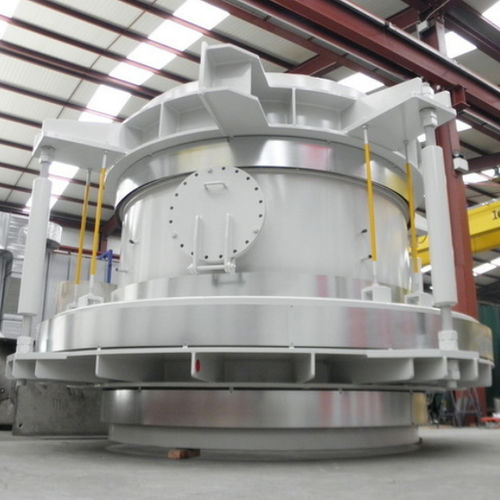

Компенсатор линейного расширения из металла MP series

круглыйс фланцемс компенсацией давления

Расширительный шарнир, сбалансированный по давлению, принимает осевые и боковые перемещения и противодействует давлению сильфона. Дополнительный сильфон встроен в узел и подвергается давлению в линии, создавая силу, равную и противоположную силе, воздействующей на основной сильфон. Соединение этих сильфонов нейтрализует нагрузку на узел. Напорные компенсаторы применяются в ситуациях, подобных описанным для осевого и/или бокового расширения, хотя этот тип компенсаторов дает дополнительное преимущество, так как не передает тягу, вызванную внутренним давлением, на трубы или соседнее оборудование. Эта характеристика особенно важна, когда речь идет о соединении труб с турбинами или другим деликатным оборудованием, которые по своей природе не выдерживают этих дополнительных нагрузок. Единственной нагрузкой на оборудование является сумма сил, необходимых для перемещения сильфона линии и балансировки сильфона компенсационного шарнира. Данный тип соединения может быть установлен между промежуточными неподвижными точками, поэтому основное крепление трубы или смежного оборудования не требуется. MPBE Предназначен для поглощения поперечных и/или осевых перемещений, устраняя тягу, вызванную внутренним давлением MPBI Поглощает Осевое и/или Боковое движение при сдерживании давления. Этот тип компенсатора используется в прямых трубах.
