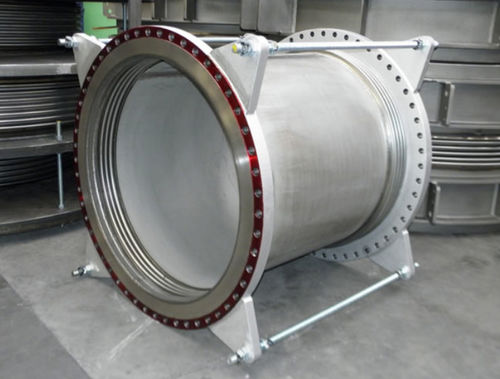

Компенсатор линейного расширения из металла M series

круглыйс фланцемдля сварки

Эта модель состоит из двух сильфонов, соединенных между собой центральной трубой и системой стяжных стержней, способных выдержать тягу, создаваемую внутренним давлением. Эта модель используется для поглощения боковых перемещений во всех плоскостях. Кроме того, при специальной конструкции и/или расположении системы стяжных стержней этот тип может использоваться для поглощения некоторых осевых и угловых перемещений*. Стяжные стержни поставляются в комплектах из двух или более, равномерно распределенных по окружности компенсационного стыка. Когда компенсатор поставляется с 2 стяжными стержнями на 180 градусов, компенсатор может отклоняться под углом и в сторону. С тремя и более стяжными стержнями возможно только боковое отклонение. Величина бокового прогиба зависит от величины угла, который может поглотить каждый сильфон, а также от длины или центральной трубы. Степень бокового прогиба может быть увеличена или уменьшена простым изменением длины катушечной трубы, а тепловое расширение центральной трубы принимают на себя элементы сильфона. MWL Универсальный боковой привязанный компенсатор с торцами для сварки. МФЛ Универсальный боковой стяжной компенсатор с фланцевыми концами.
