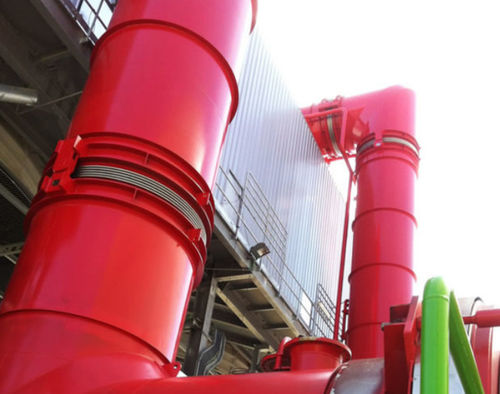

Компенсатор линейного расширения из металла M series

круглыйс фланцемдля сварки

Эти деформационные швы изготавливаются из одного элемента сильфона, оснащенного сварными концами или фланцами, а также системой шарнирных опор, которые допускают угловое перемещение только в одной плоскости. Шарнирный механизм рассчитан на полное давление. Эти узлы не допускают осевого перемещения, однако в некоторых типах шарнирных систем могут быть предусмотрены отверстия для штифта петли, которые имеют прорези для ограниченного осевого перемещения. Эти типы "шлицевых петлей" не выдерживают сил, создаваемых давлением, поэтому необходимо обеспечить надлежащее крепление. MWP Навесной компенсатор с торцами для сварки МФУ Шарнирное соединение с фланцами. Два шарнирных деформационных соединения MWP/MFP или одно одно двойное деформационное соединение MWY/MFY могут использоваться для поглощения теплового расширения в Z-образном участке трубопровода, которое происходит только в одной плоскости. В случае чистого углового перемещения эти компенсаторы могут использоваться для поглощения расширения на определенном участке трубопровода.
