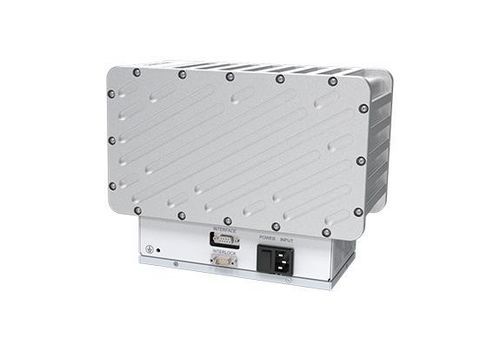

Источник рентгеновских лучей mirco FS

Обзор
Микрофокусный рентгеновский генератор micro FS обеспечивает высокоразрешающую рентгенографию для задач инспекции при низком напряжении. Устройство интегрирует питание нити, высоковольтный генератор, рентгеновскую трубку, управляющие и защитные цепи в компактном корпусе с конструкцией, предотвращающей утечку масла, и оптимизированным отводом тепла. Микрофокусная эмиссия и DSP-управление повышают точность обнаружения и стабильность работы. Стандартный последовательный интерфейс RS232, простой DB9-разъем и вход питания облегчают интеграцию в промышленные системы контроля.

Ключевые характеристики

• Гибкие выходы: выбираемые цифровой или аналоговый источник для различных рабочих процессов
• Простота эксплуатации: один разъем DB9 и питание для быстрой проводки и установки
• Интегрированный компактный дизайн: блок управления и головка трубки объединены для уменьшения занимаемой площади
• Надёжная защита: защита от перегрузки по току, перенапряжения, избыточной влажности, превышения мощности и ошибок связи
• Конфигурируемый прогрев: автоматический или ручной режимы

Основные моменты

• DSP-управление для стабильного выхода
• Компактный кубический корпус для ограниченных пространств
• Повышенная безопасность благодаря множеству защитных цепей
• Продленный срок службы трубки благодаря оптимизированному управлению и связи

Технические характеристики

• Модель / Серия: micro FS (Industrial Usage micro FS)
• Диапазон входного напряжения: 180–240 Vac, 50/60 Hz
• Диапазон / точность выходного напряжения: 40–80 кВ; погрешность напряжения на трубке ≤ 1,5% от заданного значения
• Пульсации напряжения: низкая частота <1 kHz, пульсации <0,5% (Pk–Pk)
• Регулирование входного напряжения: <0,1%
• Регулирование нагрузки: ≤0,1% (при номинальном выходном токе при изменении напряжения с 40 кВ до 80 кВ)
• Разрешение регулировки напряжения: 0,1 кВ
• Ток эмиссии: 0,3–0,6 мА (номинальная мощность 48 Вт)
• Размер фокуса: 0,8 мм (IEC-60336)
• Защита: от перегрузки по току, перенапряжения, избыточной влажности, превышения мощности, ошибки связи
• Сертификация безопасности: соответствует стандартам UL и CE
• Режимы работы: непрерывный или прерывистый
• Прогрев: автоматический или ручной, настраиваемый
• Температура эксплуатации: 0–40 °C
• Температура хранения: -20–60 °C
• Фильтрация излучения: 1,5 мм (стекло) + 5 мм (масло) (эквивалент) + 1,5 мм (пластик)
• Угол окна излучения: веерный пучок 12×65
• Способ охлаждения: принудительная воздушная вентиляция
• Механические размеры (Ш×Д×В): 346 × 169 × 148 мм
• Примерный вес: <16 кг

Области применения

• Неразрушающий контроль (NDT) отливок, сварных швов и композитов
• Высокоточное обследование мелких компонентов и узлов
• Анализ материалов и лаборатории НИОКР
• Контрольно-пропускной контроль и проверка электронных компонентов

Соответствие и сервис
Соответствует требованиям UL и CE. Стандартный интерфейс RS232 обеспечивает дистанционное управление и интеграцию в автоматизированные линии инспекции. Простая проводка и компактный размер упрощают интеграцию и обслуживание.
