Источник рентгеновских лучей

Характеристики выхода
80 kV, 48 W, ток эмиссии 0,3-0,6 мА, размер фокуса 0,8 мм (IEC-60336)

Краткое описание

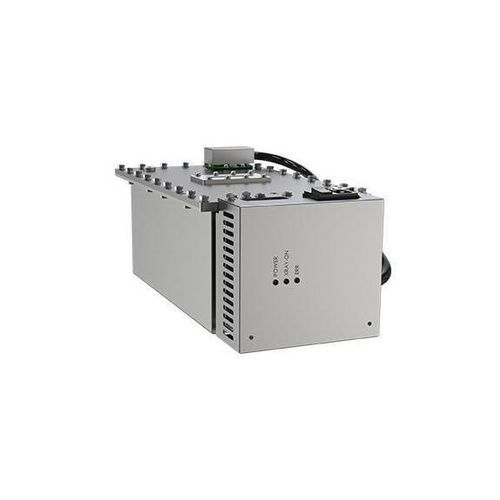

Компактный моноблочный рентгеновский модуль, интегрирующий питание нити, высоковольтный генератор и рентгеновскую трубку в экранированном баке. Доступен в нескольких значениях kV для различных диагностических и контрольно‑безопасностных применений. Цифровое управление и оптимизированная внутренняя конструкция обеспечивают стабильный выход и увеличенный срок службы при непрерывной или прерывистой работе.

Ключевые особенности

• Доступные модели: 80 kV, 140 kV, 160 kV
• Плавная регулировка напряжения и тока
• Компактный, лёгкий моноблок для удобной установки
• Коммуникация RS232 для интеграции в систему
• Конфигурируемый прогрев: автоматический или ручной

Преимущества / Основные моменты

• DSP‑управление для точной стабилизации
• Небольшой объём для ограниченных по месту установок
• Полный набор защитных схем (переток/перенапряжение/влажность/перепотребление мощности, защита при сбое связи)
• Проектирование для длительного срока службы

Технические характеристики (таблица)
Диапазон входного напряжения - 180-240 Vac, 50/60 Hz
Диапазон выходного напряжения - 40-80 kV
Точность выходного напряжения - отклонение ≤ 1,5% на рентгеновской трубке
Шум выходного напряжения - низкочастотный шум (<1 kHz) < 0,5% от номинального выхода (Pk‑Pk)
Регулирование входного напряжения - <0,1%
Регулирование по нагрузке - ≤0,1% (при изменении выходного напряжения с 40 kV до 80 kV)
Разрешение регулировки напряжения - 0,1 kV
Ток эмиссии - 0,3-0,6 мА (номинальная мощность 48 W)
Защитные схемы - защита от перегрузки по току, перенапряжения, избыточной влажности, превышения мощности, защита при сбое связи
Размер фокуса - 0,8 мм (IEC-60336)
Сертификация безопасности - соответствует стандартам UL и CE
Режим работы - непрерывный или прерывистый
Прогрев - настраиваемый автоматический или ручной
Температура эксплуатации - 0–40 °C
Температура хранения - -20–60 °C
Влажность - ≤95% без конденсации
Габаритные размеры (Ш×Г×В) - 346 × 169 × 148 мм
Масса - <16 кг
Фильтрация излучения - 1,5 мм (стекло) + 5 мм (масло) (эквивалент) + 1,5 мм (пластик)
Угол окна излучения - веерообразный пучок 12×65
Охлаждение - принудительная вентиляция

Габариты
Габаритные размеры указаны выше; чертеж размеров доступен по запросу

Технические спецификации

• Входное напряжение: 180-240 Vac, 50/60 Hz
• Выходное напряжение: 40-80 kV, точность и пульсации согласно спецификации
• Ток эмиссии: 0,3–0,6 мА (номинал 48 W)
• Разрешение регулировки напряжения: 0,1 kV
• Регулирование по нагрузке: ≤0,1%
• Защита: перегрузка по току/перенапряжение/влажность/мощность и сбой связи
• Фокус: 0,8 мм (IEC-60336)
• Сертификация: UL, CE
• Температурные и влажностные режимы эксплуатации/хранения как указано выше
• Охлаждение: принудительная вентиляция
