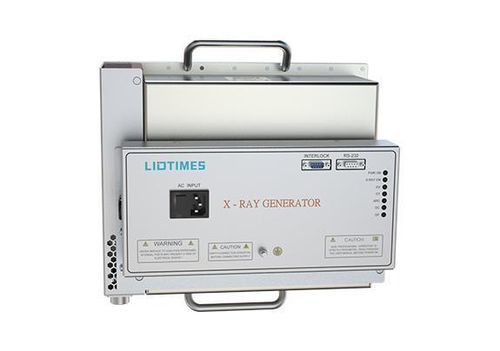

Переносной источник рентгеновских лучей

Обзор продукта
Рентгеновский генератор 80 кВ 210 Вт предназначен для непрерывного обнаружения посторонних предметов и промышленных инспекционных задач. Внешний крупно-площадной радиатор и принудительное воздушное охлаждение обеспечивают длительную работу, а внутренняя конструкция минимизирует утечки масла. Цифровое управление на базе DSP обеспечивает точную регулировку напряжения и тока и упрощает настройку параметров под разные задачи. Съемная ручка и крепимая панель управления позволяют выполнять интегрированную или раздельную установку.

Ключевые особенности

• Гибкая конфигурация: опции цифрового или аналогового источника для разных применений.
• Упрощенная проводка: один разъем DB9 и силовой разъем для простой установки.
• Разработан для длительной стабильной работы с несколькими защитными цепями.
• Интегрированная или раздельная установка: компактный блок управления и головка трубки для гибкого монтажа.

Выделенные характеристики

• DSP‑управление
• Компактный кубический размер
• Усиленные меры безопасности
• Продленный срок службы трубки

Технические характеристики
Диапазон входного напряжения: 180–240 Vac, 50/60 Hz
Диапазон выходного напряжения: 40–80 kV
Отклонение выходного напряжения на трубке: ≤1,5% от заданного значения
Волнистость выходного напряжения: низкочастотная волнистость (<1 kHz) <0,5% (Pk–Pk) от номинального выходного напряжения
Регулирование входного напряжения: <0,1%
Регулирование по нагрузке: ≤0,1% (номинальный выходной ток, при изменении выходного напряжения с 40 кВ до 80 кВ)
Разрешение регулирования напряжения: 0,1 kV
Ток эмиссии: 0,3–0,6 mA (номинальная мощность 48 W)
Защитные цепи: защита от перегрузки по току, защита от перенапряжения, защита от повышенной влажности, защита от перегрузки по мощности, защита при сбое связи
Размер фокального пятна: 0,8 mm (IEC-60336)
Сертификация безопасности: UL, CE
Режим работы: непрерывный или прерывистый
Предварительный разогрев: настраиваемый автоматический или ручной
Рабочий диапазон температур: 0–40 °C
Диапазон температур хранения: -20–60 °C
Влажность: ≤95% без конденсации
Габаритные размеры (Ш×Г×В): 346 × 169 × 148 mm
Вес: <16 kg
Радиационная фильтрация: 1,5 mm (стекло) + 5 mm (масло) (эквивалент) + 1,5 mm (пластик)
Угол окна излучения: веерообразный пучок 12 × 65° (эквивалент)
Метод охлаждения: принудительная воздушная вентиляция

Технические данные

• Диапазон входного напряжения: 180–240 Vac, 50/60 Hz
• Диапазон выходного напряжения: 40–80 kV; отклонение ≤1,5% от заданного значения
• Волнистость выхода: <0,5% (Pk–Pk) @ <1 kHz
• Регулирование входного напряжения: <0,1%
• Регулирование по нагрузке: ≤0,1% в диапазоне 40–80 kV
• Разрешение напряжения: 0,1 kV
• Ток эмиссии: 0,3–0,6 mA (номинальная мощность 48 W)
• Защиты: перегрузка по току, перенапряжение, повышенная влажность, перегрузка по мощности, сбой связи
• Фокус: 0,8 mm (IEC-60336)
• Сертификаты: UL, CE
• Режим: непрерывный или прерывистый
• Предварительный разогрев: настраиваемый автоматический или ручной
• Температуры: работа 0–40 °C; хранение -20–60 °C; влажность ≤95% без конденсации
• Габариты (Ш×Г×В): 346×169×148 mm; Вес: <16 kg
• Фильтрация и окно: 1,5 mm стекло + 5 mm масло + 1,5 mm пластик (эквивалент); веерообразный пучок 12×65
• Охлаждение: принудительная воздушная вентиляция
