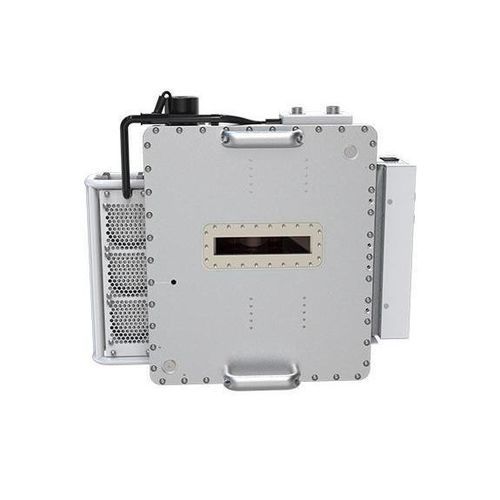

Переносной источник рентгеновских лучей

Обзор
Интегрированный высоковольтный рентгеновский генератор с цифровым интерфейсом RS232 (аналоговый источник — по запросу). Один разъем DB9 и сетевой ввод упрощают установку; блок управления и рентгеновская головка интегрированы для компактного размещения.

Ключевые характеристики

• Выход: 200 kV, 500 W
• Управление DSP
• Цифровой интерфейс RS232 (аналоговое управление по запросу)
• Один DB9-разъем для связи и сетевой ввод
• Интегрированный блок управления и головка трубки для компактной установки
• Настраиваемый прогрев: автоматический или ручной
• Режимы работы: непрерывный или прерывистый
• Защитные цепи: от сверхтока, перенапряжения, чрезмерной влажности, превышения мощности, сбоев связи
• Принудительное воздушное охлаждение

Технические характеристики

• Входное напряжение: 180–240 Vac, 50/60 Hz
• Номинальное выходное напряжение: 200 kV; регулируемый диапазон выхода: 40–80 kV
• Отклонение напряжения на рентгеновской трубке: ≤ 1,5 % от заданного значения
• Пульсации выходного напряжения: <0,5 % (Pk–Pk) при низкочастотных пульсациях <1 kHz
• Стабильность входного напряжения: <0,1 %
• Регулирование по нагрузке: ≤0,1 % (при изменении выходного напряжения с 40 kV до 80 kV)
• Разрешение регулировки напряжения: 0,1 kV
• Ток эмиссии: 0,3–0,6 mA (номинальная мощность 48 W)
• Размер фокуса: 0,8 mm (IEC 60336)
• Радиационная фильтрация: 1,5 mm (стекло) + 5 mm (масло, эквивалент) + 1,5 mm (пластик)
• Окно излучения (веерный пучок): 12° × 65°
• Габариты (Ш × Г × В): 346 × 169 × 148 mm
• Вес: <16 kg
• Рабочая температура: 0–40 °C
• Температура хранения: -20–60 °C
• Влажность: ≤95 %, без конденсата
• Сертификации: UL, CE

Применение

• Интеграция в диагностические рентгеновские системы и мобильные рентген‑установки
• Системы медицинской визуализации малого формата: стоматологические, ветеринарные
• Специализированные приложения визуализации, требующие компактного встроенного HV‑источника

Опции и заказ

• Цифровой интерфейс RS232 в стандартной комплектации; аналоговый источник по запросу
• Дополнительные радиационные фильтры и конфигурации окна по опции
• Обратитесь к поставщику для настройки, установки и документации по соответствию
