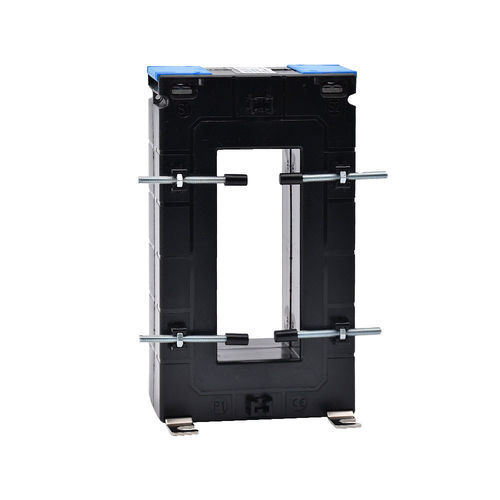

Трансформатор тока MTCF-100100V series

сухойAC

Описание
Трансформаторы тока закрытого типа серии MTCF сочетают точность измерений и простоту интеграции. Предназначены для измерения тока на шинах с определённым прямоугольным отверстием и имеют стандартизированный вторичный выход.

Характеристики

• Электрические: закрытые трансформаторы тока с первичными токами 1000 A, 1500 A или 2000 A в зависимости от модели. Вторичный 5 A.
• Физические: отверстие для шины 103×41 mm. Габариты корпуса: H170 × W99 × D67 mm. Накладной монтаж или на проводник. Крышки клемм опломбируемые.
• Точность: класс 0,5.
• Документация: техническая документация по серии MTCF доступна (буклет серии, руководство по эксплуатации, общий каталог).

Преимущества

• Интеграция: прямоугольное отверстие, адаптированное для измерения тока шины.
• Безопасность: опломбируемые крышки клемм для предотвращения несанкционированных вмешательств.

Нормы и сертификация

• Соответствия: CE, RoHS, REACH.
• Применимые стандарты: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1,2 & 3.

Доступные варианты

• Первичный ток: другие значения возможны по запросу.
• Вторичный ток: возможна версия 1 A.
• Классы точности: 0,2 – 0,2S – 0,5S (доступны по запросу).

Варианты и коды для заказа
Код заказа | Тип ТТ | Первичный ток | Наличие на складе
MTCF-100100V-1000-5 | Закрытый | 1000 A | in stock
MTCF-100100V-1500-5 | Закрытый | 1500 A | in stock
MTCF-100100V-2000-5 | Закрытый | 2000 A | out of stock

Загрузки

• Брошюра серии MTCF (pdf, 0.72 MB)
• Общий каталог (pdf, 33.71 MB)
• Полное руководство (pdf, 0.67 MB)

Сопутствующие продукты

• MAE-1 (встраиваемая измерительная станция – Modbus и релейные выходы)
• ANT868-S (удлинённая антенна, разъём SMA)
• MTCR-36-600-MEP (комплект датчиков Роговского 600 A Ø36 mm)
• MTCR-100-1000 (гибкая петля Роговского 1000 A Ø100 mm)
• MCT2-163M (однофазный счётчик с одобрением MID)
• MSC-TCR (РТТ Роговского Enerclip, несколько моделей)

Технические характеристики

• Модель: серия MTCF (напр. MTCF-100100V)
• Первичный ток: 1000 A, 1500 A, 2000 A (возможны варианты)
• Вторичный ток: 5 A (доступна версия 1 A)
• Отверстие для шины: 103 × 41 mm
• Габариты корпуса: H 170 mm × W 99 mm × D 67 mm
• Крепление: накладное или на проводник
• Крышки клемм: опломбируемые
• Стандартный класс точности: 0,5 (доступны классы: 0,2; 0,2S; 0,5S)
• Соответствия: CE, RoHS, REACH
• Стандарты: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3
• Основные коды заказов: MTCF-100100V-1000-5, MTCF-100100V-1500-5, MTCF-100100V-2000-5
• Доступные документы: брошюра MTCF, общий каталог, руководство по продукту (PDF)
