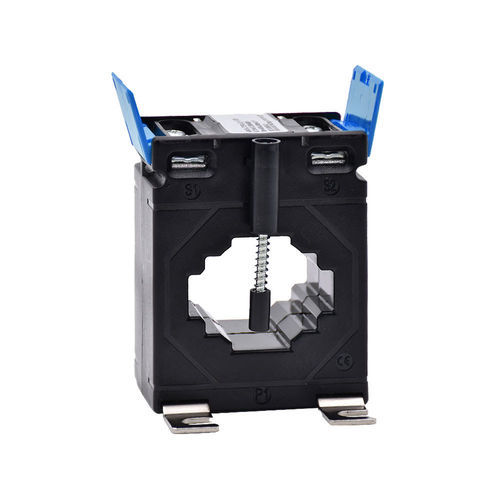

Трансформатор тока MTCF-624040 series

сухойна заказточный

Резюме
Закрытые трансформаторы тока 400–800/5 A — отверстия Ø31, 11×40,5, 21×31 или 31×16 мм.

Описание
Трансформаторы тока серии MTCF-624040 сочетают измерительную точность и компактную конструкцию для применений в учёте и тарификации. Обеспечивают класс точности 0,5 и несколько вариантов отверстий под кабель или шину для установки в распределительных щитах.

Характеристики

• Электрические: первичный ток в зависимости от модели (400 A, 500 A, 600 A, 800 A). Вторичный: 5 A. Класс точности: 0,5.
• Физические: отверстия для кабеля Ø31 мм или шины 11×40,5 мм, 21×31 мм или 31×16 мм. Габариты корпуса: H78 × L62 × P40 мм. Накладной монтаж, монтаж на проводнике или на DIN-рейке с использованием специального основания (основание заказывается отдельно). Крышки клемм с возможностью опломбировки.
• Точность: класс 0,5 подходит для приборов учёта в расчётах.
• Доступен технический паспорт на серию MTCF.

Преимущества

• Интеграция: компактный размер для простой установки в шкафы и распределительные щиты.
• Безопасность: крышки клемм с возможностью опломбировки снижают электрические риски и предотвращают мошенничество.

Нормы и сертификаты

• Соответствия: CE, RoHS, REACh.
• Применимые стандарты: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3.

Варианты исполнения

• Первичный ток: иные значения по запросу (модели доступны для 400 A, 500 A, 600 A, 800 A по ссылке).
• Вторичный ток: возможность 1 A по запросу в зависимости от конфигурации.

Аксессуары

• Основание для DIN-рейки (специфическое основание MTCF-6274-DIN) заказывается отдельно.
• Интегрированные крышки клемм, пригодные для опломбировки.

Связанные продукты / Совместимость

• Предназначен для использования с электросчётчиками или измерительными модулями, принимающими вход 5 A.
• Совместим со счётчиками и системами сбора/измерения с входом 5 A для съёма показаний и тарификации.

Варианты и коды заказа (таблица)
Код заказа | Тип ТТ | Первичный ток | Наличие
MTCF-624040-400-5 | Закрытый | 400 A | instock
MTCF-624040-500-5 | Закрытый | 500 A | instock
MTCF-624040-600-5 | Закрытый | 600 A | instock
MTCF-624040-800-5 | Закрытый | 800 A | instock

Характеристики / Технические спецификации

• Модель: MTCF-624040 (серия MTCF)
• Первичный ток: 400 A / 500 A / 600 A / 800 A (в зависимости от варианта)
• Вторичный ток: 5 A (стандарт)
• Класс точности: 0,5
• Доступные отверстия: Ø31 мм; 11×40,5 мм; 21×31 мм; 31×16 мм
• Габариты корпуса: H 78 мм × L 62 мм × P 40 мм
• Монтаж: накладной, на проводнике или на DIN-рейке (с основанием MTCF-6274-DIN)
• Крышки клемм, пригодные для опломбирования
• Соответствия: CE, RoHS, REACh
• Стандарты: IEC 61869-1 & 2, IEC 60044-1, BS3938, IS2705-1/2/3
