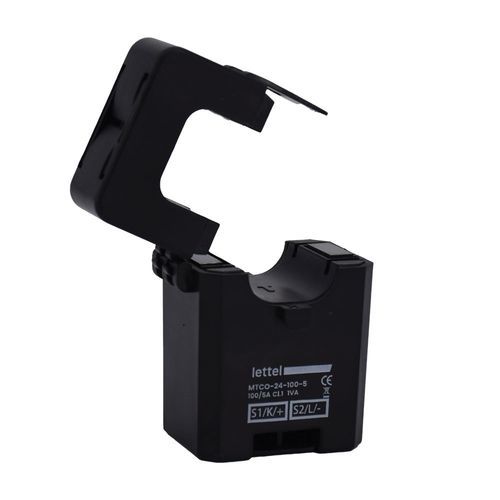

Трансформатор тока MTCO-24

мощностисухойоткрывающийся

Описание
Трансформаторы тока с размыкающимся сердечником MTCO сочетают точность измерений и простоту интеграции на объекте. Предназначены для измерительных и учётных применений, серия MTCO имеет размыкающийся сердечник для установки без разрыва питающего провода.

Основные характеристики

• Диапазон первичных токов: 100 A – 300 A в зависимости от модели
• Вторичный ток: 5 A
• Точность: класс 1
• Размыкающийся диаметр для проводника: Ø 24 mm
• Габариты корпуса: H 75 × W 53 × D 41.4 mm
• Крепление на проводник с помощью кабельной стяжки

Преимущества

• Монтаж: конструкция с размыкающимся сердечником позволяет устанавливать прибор без перерезания кабеля
• Крепление: возможна фиксация стяжкой для стабильного положения
• Безопасность: крышки клемм предотвращают случайный контакт с зажимами

Нормы и сертификаты

• Соответствия: CE, RoHS, REACH
• Применимые стандарты: EN61869-1:2009, EN61689-2:2012

Доступные варианты

• Стандартные первичные токи: 100 A, 200 A, 300 A
• Другие первичные токи по запросу
• Вторичные выходы / опции: 5 A (стандарт), другие выходы по запросу (1 A, выходы в mA/mV) и индивидуальные длины проводов
• Возможна настройка классов точности (например, 0,5 %)

Сопутствующие изделия

• Счётчики и измерительные станции с входом 5 A
• Модули связи и шлюзы для интеграции измерительных данных
• Катушки Роговского и крепёжные аксессуары

Варианты / коды заказа (фрагмент)
Код | Тип ТТ | Первичный ток | Наличие
MTCO-24-100-5 | Размыкающийся | 100 A | in stock
MTCO-24-200-5 | Размыкающийся | 200 A | in stock
MTCO-24-300-5 | Размыкающийся | 300 A | in stock

Характеристики / технические спецификации

• Первичный диапазон: 100 A, 200 A, 300 A (в зависимости от артикула)
• Вторичный ток: 5 A (стандарт)
• Точность: класс 1 (стандарт)
• Открытие сердечника (Ø): 24 mm
• Габариты: H 75 mm × W 53 mm × D 41.4 mm
• Крепление: размыкающийся сердечник + кабельная стяжка
• Безопасность: крышки клемм
• Соответствия: CE, RoHS, REACH
• Стандарты: EN61869-1:2009, EN61689-2:2012
• Доступные технические документы: обзор серии MTCO, общий каталог, руководство по продукту (PDF)
