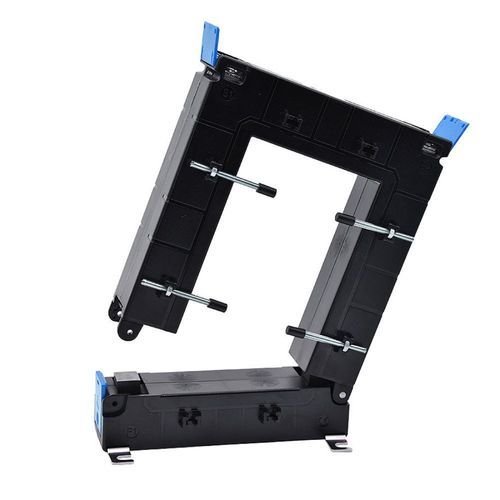

Трансформатор тока MTCO-17285 series

мощноститокасухой

Описание
Разъемный трансформатор тока, предназначенный для простой интеграции в шкафы распределения высокой мощности без отключения контролируемой цепи. Серия MTCO сочетает измерительную точность с простотой установки на объекте.

Ключевые характеристики

• Первичный ток: 3200–5000 A в зависимости от модели
• Вторичный ток: 5 A (стандартная версия)
• Точность: класс 0,5
• Проём: подходит для шины 172 × 85 мм
• Габариты корпуса: H245 × W195 × D77 мм
• Крепление: на проводнике (разъемное тороидальное ядро)
• Механизм открывания: кнопка с фиксирующим винтом
• Крышки клемм допускают опломбирование для обеспечения безопасности

Преимущества

• Разъемное ядро позволяет устанавливать прибор без отключения силовых кабелей
• Безопасная конструкция (крышки клемм, фиксирующий винт предотвращающий случайное открытие)

Нормы и соответствия

• Соответствия: CE, RoHS, REACh
• Применимые стандарты: IEC61869-1 & 2, IEC60044-1, BS 3938, IS 2705-1, -2 & -3

Доступные варианты
Серия MTCO-17285 выпускается для первичных токов от 3200 до 5000 A.

Таблица вариантов
Код заказа | Тип ТТ | Первичный ток | Наличие на складе
MTCO-17285-3200-5 | Разъемный | 3200 A | instock
MTCO-17285-4000-5 | Разъемный | 4000 A | instock
MTCO-17285-5000-5 | Разъемный | 5000 A | instock

Связанные продукты / совместимость

• Счётчики и измерительные центры, принимающие вход 5 A
• Может использоваться с энергосчётчиками или измерительными системами с входами 5 A

Технические документы
Доступны технический лист и руководство пользователя для серии MTCO (обзор серии MTCO; полное руководство MTCO-17285).

Технические характеристики

• Диапазон первичных токов: 3200 A, 4000 A, 5000 A
• Стандартный вторичный ток: 5 A (опции: 1 A, mV, mA в зависимости от варианта)
• Точность: класс 0,5
• Внутренний проём: 172 × 85 мм (под шины)
• Корпус: H245 × W195 × D77 мм
• Механизм открывания: разъемное тороидальное ядро, кнопка, фиксирующий винт
• Средства безопасности: крышки клемм, допускающие опломбирование
• Соответствия: CE, RoHS, REACh
• Стандарты: IEC61869-1/2, IEC60044-1, BS 3938, IS 2705-1/2/3
