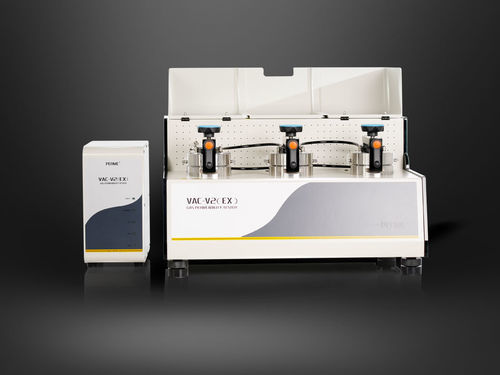

Тестер проницаемости VAC-V2 (EX)-H

скорости передачискорости передачи кислородадля пленки

Обзор
VAC-V2 (EX)-H — прибор для измерения газопроницаемости по методу разности давлений, предназначенный для определения скорости передачи газов и связанных коэффициентов для обычных и опасных газов. Применим к пластиковым плёнкам, композитным плёнкам, высокобарьерным материалам, листовым материалам и алюминиевой фольге при различных температурах.

Профессиональные характеристики

• Разделённая архитектура управления: основная станция и блок управления физически разделены для повышения безопасности при испытаниях.
• Предназначен для испытаний проницаемости горючих, взрывоопасных и токсичных газов в контролируемых условиях.
• Возможность проведения испытаний при нормальном и повышенном давлении.
• Три независимые испытательные ячейки позволяют одновременно исследовать три одинаковых или различных образца.
• Одновременное определение скорости прохождения газа, коэффициента проницаемости, коэффициента растворимости и коэффициента диффузии.
• Широкодиапазонный прецизионный терморегулятор с циркуляцией жидкости для испытаний при 5℃–95℃ (±0.1℃).
• Два режима оценки процесса испытания: пропорциональный и нечеткий (fuzzy).
• ПК‑управление с автоматизацией цикла испытания, записью данных, интерфейс RS232; совместимость с Lystem™ для управления лабораторными данными.
• Эталонная плёнка доступна для быстрой калибровки и валидации результатов.

Принцип испытания
Подготовленный образец устанавливают между верхней и нижней испытательными камерами и герметизируют. Нижнюю камеру откачивают до требуемого вакуума и закрывают. Затем в камеру высокого давления подают испытательный газ с установленным давлением, создавая постоянную регулируемую разницу давлений. Газ проникает через образец с высокой стороны на низкую; параметры проницаемости вычисляются по изменениям давления в нижней камере.

Стандарты

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Области применения

• Базовые — плёнки: полимерные плёнки, многослойные плёнки, бумажно-полимерные композиции, соэкструзионные плёнки, алюминизированные плёнки и алюминиевые композиты.
• Базовые — листы: технические пластики, резиновые листы, строительные листовые материалы (например, PP, PVC, PVDC).
• Расширенные — различные газы: испытания для O2, CO2, N2, воздуха, He, H2 и др.
• Расширенные — опасные газы: испытания проницаемости для горючих, взрывоопасных или ядовитых газов.
• Расширенные — специальные материалы: биоразлагаемые плёнки, материалы для аэрокосмической области (например, тесты на проницаемость для гелия), бумага и картонные композиты, покрытия, стеклоткань/стеклодорожка, материалы для туб косметики, резиновые листы.

Конфигурация

• Стандартная: основной прибор, терморегулятор с циркуляцией жидкости, профессиональное ПО, специальный пробоотборник, вакуумная смазка, быстрые количественные фильтровальные бумаги, вакуумный насос (вход).
• Опционально: лезвие для отбора проб, дополнительная вакуумная смазка, масло для вакуумного насоса, быстрые количественные фильтровальные бумаги.
• Примечание: вход газовой подачи выполнен в виде металлической трубки 1/8"; источники газа предоставляет пользователь.

Технические характеристики

• Диапазон измерений (стандартное давление 0.1 MPa): 0,05–50 000 см3/м2·24ч·0.1MPa
• Диапазон измерений (высокое давление 0.1 MPa): 0,05–1 000 см3/м2·24ч·0.1MPa
• Количество образцов: 3 (данные независимые)
• Разрешающая способность по вакууму: 0,1 Па
• Степень вакуума в камере: <10 Па
• Диапазон температур: 5℃–95℃; точность ±0.1℃
• Размер образца: Φ50 мм; площадь испытания: 5 cm2
• Испытательные газы: H2, O2, N2, CO2 (газы не поставляются)
• Испытательное давление: 100 kPa–3000 kPa
• Давление подачи газа: 0.5 MPa–0.6 MPa
• Размер патрубка: 1/8" металлическая трубка
• Габариты: 760 mm (Д) × 575 mm (Ш) × 450 mm (В)
• Питание: 220 VAC 50 Hz
• Масса нетто: 88 kg
