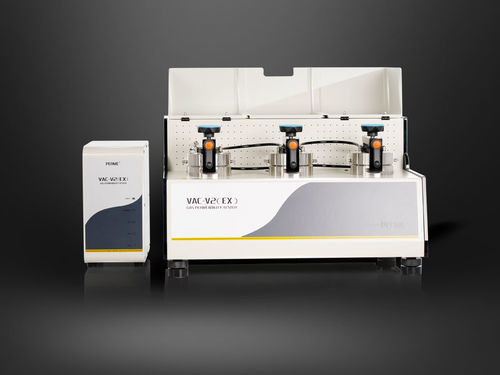

Газопроницаемый тестер VAC-V2 (EX)

проницаемостискорости передачискорости передачи кислорода

Обзор
VAC-V2 (EX) — лабораторный прибор для определения газопроницаемости по методу дифференциального давления. Прибор измеряет скорость проникновения газов, коэффициент растворимости, коэффициент диффузии и коэффициент проницаемости пластиковых плёнок, композитных плёнок, материалов с высокой барьерностью, листовых материалов и алюминиевой фольги; пригоден для работы с обычными, токсичными, горючими и взрывоопасными газами при различных температурах.

Технологические характеристики

• Разделённая архитектура управления: главный блок и модуль управления разделены для повышения безопасности при испытаниях опасных газов.
• Сертификация для испытаний горючих, взрывоопасных и токсичных газов (TUV/CE в зависимости от области применения).
• Три независимые испытательные ячейки позволяют одновременно измерять до трёх одинаковых или разных образцов.
• Одновременный расчёт GTR (показатель газопроницаемости), коэффициента проницаемости, коэффициента растворимости и коэффициента диффузии.
• Широкодиапазонный высокоточный температурный регулятор с циркуляцией жидкости (5 °C–95 °C, точность ±0.1 °C).
• Два режима оценки процесса испытания: пропорциональный режим и режим нечеткой логики.
• Возможность расширения диапазона измерений для материалов с высокой пропускаемостью.
• Аппроксимация данных по температуре для получения результатов в экстремальных условиях.
• Управление с ПК и автоматизация последовательностей испытаний; порт RS232 для экспорта данных.
• Референтная плёнка для быстрой калибровки и проверки точности измерений.
• Совместимость с Lystem™ для централизованного управления результатами и отчётами.

Принцип испытания
Предварительно кондиционированный образец зажимается между верхней (высокого давления) и нижней (низкого давления) испытательными камерами. Нижняя камера и система эвакуируются; после достижения заданного вакуума нижняя камера закрывается, а в верхнюю камеру подаётся испытываемый газ под заданным давлением. Образуется постоянный регулируемый перепад давления; газ проходит через образец с высокой на низкую сторону, а параметры газопроницаемости определяются по изменениям давления в нижней камере.

Стандарты
ISO 15105-1; ISO 2556; GB/T 1038-2000; ASTM D1434; JIS K7126-1; YBB 00082003

Области применения
Базовые области

• Плёнки: полимерные плёнки, композитные плёнки, бумажно-полимерные ламины, соэкструзионные плёнки, алюминизированные плёнки, ламинаты на основе алюминиевой фольги.
• Листовые материалы: технические пластики, резиновые листы и строительные листы (например PP, PVC, PVDC).

Дополнительные области

• Различные газы: O2, CO2, N2, воздух, H2, He и др.
• Горючие/взрывоопасные/токсичные газы: контролируемые испытания опасных газов.
• Биодеградируемые плёнки: напр., упаковочные плёнки на основе крахмала.
• Аэрокосмические материалы: испытания проницаемости для гелия в газовых мешках и аналогичных компонентах.
• Бумага и картон: алюминизированная бумага, листы Tetra Pak, одноразовая упаковка.
• Покрытые плёнки: окрашенные или покрытые субстраты.
• Технические ткани и изделия из стекловолокна: тефлоновые покрытия, сварочные ткани, стекловолоконные бумаги.
• Материалы для косметических туб: алюминиево-полимерные тубы, тубы для зубной пасты.
• Резиновые листы: например, материалы для шин.

Конфигурация и примечания

• Стандартная комплектация: главный блок, терморегулятор, профессиональное ПО, специальный пробоотборник, вакуумная смазка, быстрое количественное фильтровальное бумажное полотно, вакуумный насос (вход).
• Дополнительно по заказу: лезвие для подготовки образцов, вакуумная смазка, масло для вакуумного насоса, быстрое количественное фильтровальное полотно.
• Примечание: газ подаётся через полиуретановую трубку Ø6 мм; источник газа и дистиллированная вода предоставляются пользователем.

Технические характеристики

• Диапазон измерений: 0,05 – 50 000 см3/м2·24 ч·0,1 МПа (стандарт); расширенный верхний предел ≥ 500 000 см3/м2·24 ч·0,1 МПа.
• Количество образцов: 3 (независимые данные по каждой ячейке).
• Разрешающая способность по вакууму: 0,1 Па.
• Степень вакуумирования камеры: <10 Па.
• Температурный диапазон: 5 °C – 95 °C. Точность: ±0.1 °C.
• Размер образца: Φ97 мм. Испытуемая площадь: 38,48 см2 (Φ70 мм).
• Испытательные газы: H2, O2, N2, CO2 и др. (газ подаётся пользователем).
• Испытательное давление: 10 кПа – 200 кПа (стандарт). Давление подачи газа: 0,5 МПа – 0,6 МПа.
• Размер патрубка: Φ6 мм PU-трубка.
• Габариты: 760 × 575 × 450 мм (Д × Ш × В).
• Питание: 220 VAC, 50 Hz.
• Масса нетто: 88 кг.
