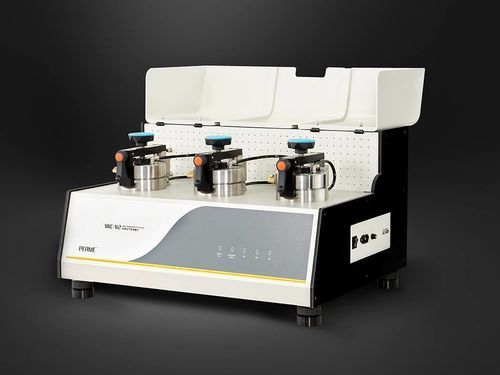

Тестер проницаемости VAC-V2

газопроницаемыйскорости передачискорости передачи кислорода

Обзор
VAC-V2 основан на методе разности давлений и применяется для определения скорости прохождения газа, коэффициента растворимости, коэффициента диффузии и коэффициента проницаемости пластиковых пленок, композитных пленок, материалов с высокой барьерностью, листов и алюминиевой фольги.

Общие характеристики

• Определение скорости газопроницаемости, коэффициента растворимости, коэффициента диффузии и коэффициента проницаемости за одно измерение
• До трёх различных или эквивалентных образцов могут быть испытаны индивидуально с независимыми результатами в одном цикле
• Широкий диапазон и высокоточное управление температурой и влажностью для разных условий испытаний
• Два режима испытаний: пропорциональный и стандартный
• Диапазон испытаний может быть расширен для оценки материалов с высокой проницаемостью
• Функция подбора данных позволяет получать надёжные результаты даже в экстремальных условиях и при любых температурах
• Прибор может быть адаптирован для испытаний ядовитых, легко воспламеняющихся и взрывоопасных газов (требуется кастомизация)
• Управление через компьютер; автоматизированный процесс испытаний
• Калибровочная пленка для быстрой настройки и обеспечения точных универсальных данных
• Стандартный порт RS232 для передачи данных
• Поддержка Lystem™ Lab Data Sharing System для централизованного управления результатами и отчетами

Принцип работы
Подготовленный образец устанавливается в камеру диффузии газа, образуя герметичный барьер между двумя камерами. Сначала вакуумируется камера низкого давления, затем вся камера. В камеру с более высоким давлением подаётся газ для создания постоянной разницы давлений; газ проникает через образец в нижнюю камеру. Газопроницаемость и другие барьерные свойства определяются по изменению давления в нижней камере.

Соответствие стандартам
ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

Области применения

• Базовые применения — Пленки: пластиковые пленки, композитные пленки, бумажно-пластиковые композиты, соэкструдированные пленки, алюминизированные пленки, алюминиевая фольга, композитные алюминиевые пленки и аналогичные материалы
• Базовые применения — Листы: технические пластмассы, резина и строительные материалы
• Расширенные применения — Различные газы: испытания проницаемости для O2, CO2, N2, воздуха, He
• Расширенные применения — Легковоспламеняющиеся/взрывоопасные газы: испытания проницаемости для легковоспламеняющихся и взрывоопасных газов (возможно требуется доработка)
• Расширенные применения — Биодеградируемые пленки: например, тестирование биодеградируемых пакетов на крахмальной основе
• Расширенные применения — Материалы для авиации и космоса: проверка проницаемости гелием для газовых баллонов аэростатов
• Расширенные применения — Бумага и картон: алюминизированная бумага для упаковки сигарет, листы Tetra Pak, бумажные чаши для лапши быстрого приготовления, одноразовые бумажные стаканчики
• Расширенные применения — Лаковые пленки, стекловолоконные ткани/бумага, мягкие тубы для косметики, резиновые листы: испытания субстратов и листовых материалов, применяемых в покрытиях, текстиле, косметических тубах и резиновых листах

Комплектация

• Стандартная комплектация: прибор, устройство поддержания постоянной температуры, профессиональное ПО, круглый резак для образцов, вакуумная смазка, быстрое количественное фильтровальное бумажное полотно и импортный вакуумный насос
• Опционные части: лезвия для резака образцов, вакуумная смазка, масло для вакуумного насоса, быстрое количественное фильтровальное бумажное полотно
• Примечание: 1) Вход газа: Φ6 mm PU-трубка; 2) Клиент должен обеспечить подачу газа и дистиллированную воду

Технические характеристики

• Диапазон испытаний: 0,05 ~ 50 000 cm3/m2·24ч·0,1 МПа (стандартный объём); не менее 500 000 cm3/m2·24ч·0,1 МПа (расширенный объём)
• Количество образцов: 3 (независимые результаты)
• Разрешающая способность вакуума: 0,1 Па
• Вакуум камеры испытаний: <20 Па
• Температурный диапазон: 5°C ~ 95°C
• Точность температуры: ±0,1°C
• Влажность: 0%RH, 5%RH ~ 90%RH (автоматическая функция увлажнения может быть настроена при 15°C ~ 40°C)
• Точность влажности: ±1%RH
• Размер образца: Φ97 mm
• Площадь испытания: 38,48 cm2
• Тестовый газ: O2, N2, CO2 (газы не входят в комплект)
• Испытательное давление: 10 kPa ~ 200 kPa
• Давление подачи газа: 0,4 MPa ~ 0,6 MPa
• Диаметр порта: Φ6 mm (PU-трубка)
• Габариты: 760 mm (L) x 575 mm (W) x 450 mm (H)
• Питание: 220VAC 50Hz / 120VAC 60Hz
• Вес нетто: 88 кг
