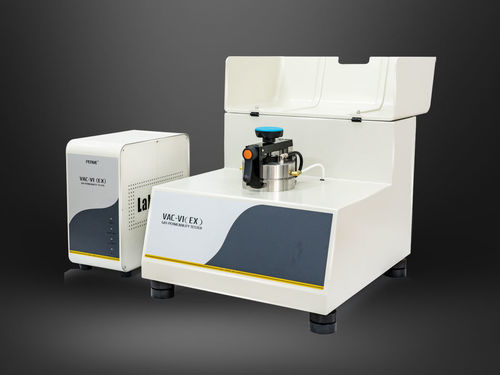

Тестер проницаемости VAC-V1 (EX)

газопроницаемыйскорости передачискорости передачи кислорода

Обзор
VAC-V1 (EX) — лабораторный прибор для определения газопроницаемости по методу разности давлений. Предназначен для профессионального определения скорости прохождения газа, коэффициента растворимости, коэффициента диффузии и коэффициента проницаемости пленок, композитных пленок, высокобарьерных материалов, листовых материалов и фольги при различных температурах. Поддерживает испытания с обычными газами и с горючими, взрывоопасными или токсичными газами в контролируемых условиях.

Технические особенности

• Раздельная архитектура управления (split-control) с разделением основной части и модуля управления для повышения безопасности оператора при испытаниях.
• Разработан для испытаний с горючими, взрывоопасными или токсичными газами.
• Одновременное определение скорости передачи газа, коэффициента проницаемости, коэффициента растворимости и коэффициента диффузии.
• Широкодиапазонный высокоточный терморегулятор с циркуляцией жидкости (5℃–95℃, ±0.1℃).
• Два режима оценки процесса испытания: пропорциональный и нечеткий (fuzzy) режим для гибкой обработки данных.
• Возможность расширения диапазона измерений для материалов с высокой проницаемостью.
• Аппроксимация данных по температуре для получения результатов в различных или экстремальных условиях.
• Управление с ПК для автоматизации последовательностей испытаний и управления данными.
• Эталонная пленка для быстрой калибровки и обеспечении прослеживаемости результатов.
• Универсальный порт RS232 и совместимость с Lystem™ Lab Data Sharing System для централизованного управления результатами.

Принцип испытания
По методу разности давлений подготовленный образец зажимается между верхней (высокое давление) и нижней (низкое давление/вакуум) камерами. Нижняя камера эвакуируется и изолируется; затем в верхнюю камеру подаётся испытательный газ при заданном давлении, создавая постоянную разницу давлений. Газ проникает через образец с высокой давления на низкое; отслеживая изменение давления в нижней камере, получают параметры газопроницаемости.

Стандарты
Соответствует национальным и международным стандартам: ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003.

Области применения

• Плёнки: полимерные плёнки, композитные плёнки, бумажно‑полимерные композиты, соэкструзионные плёнки, алюминизированные плёнки, алюминиевая фольга, алюминиево‑полимерные плёнки.
• Листовые материалы: технические пластики, резина, строительные материалы (напр. PP, PVC, PVDC).
• Различные газы: O2, CO2, N2, воздух, He, H2 (газы предоставляет пользователь).
• Опасные газы: испытания для горючих/взрывоопасных/токсичных газов.
• Биоразлагаемые плёнки: например, плёнки на крахмальной основе.
• Аэрокосмические материалы: испытания на проницаемость для гелия (баллоны/мешки и т.д.).
• Бумага и картон: алюминизированная бумага, листы Tetra Pak, одноразовая бумажная упаковка.
• Покрытия: измерение проницаемости лакокрасочных покрытий на подложках.
• Текстиль и стекловолоконные материалы: тефлоновые полотна, сварочные ткани, стекловолоконные бумаги.
• Материалы для косметических тюбиков: алюминиево‑пластиковые тюбики, тюбики для зубной пасты и т.д.
• Резиновые листы: материалы для шин и другие листовые резиновые изделия.

Конфигурация

• Стандартная: главный прибор, терморегулятор с циркуляцией жидкости, компьютер, профессиональное ПО, профессиональный пробоотборник, вакуумная смазка, быстрое количественное фильтровальное бумажное изделие, вакуумный насос.
• Опции: лезвия для отбора проб, запасная вакуумная смазка, масло для вакуумного насоса, запасное фильтровальное бумажное изделие.
• Примечание: газ подаётся через полиуретановую трубку Φ6 мм. Источники газа и дистиллированная вода предоставляются пользователем.

Характеристики / технические спецификации

• Диапазон измерений: 0.05 ~ 50,000 cm3/m2·24h·0.1MPa (обычный); верхний предел ≥ 500,000 cm3/m2·24h·0.1MPa (расширенный).
• Количество образцов: 1.
• Разрешающая способность по вакууму: 0.1 Pa.
• Вакуум в камере испытания: <10 Pa.
• Диапазон температуры: 5℃ ～ 95℃ ; точность ±0.1℃.
• Размер образца: Φ97 mm ; площадь теста: 38.48 cm2 (Φ70 mm).
• Испытательные газы: H2, O2, N2, CO2 (газы предоставляет пользователь).
• Испытательное давление: 10 kPa ~ 200 kPa.
• Давление подачи газа: 0.5 MPa ~ 0.6 MPa.
• Размер порта: Φ6 mm PU трубка.
• Габариты (Д×Ш×В): 500 × 575 × 450 mm.
• Питание: 220 VAC 50 Hz.
• Масса нетто: 50 kg.
