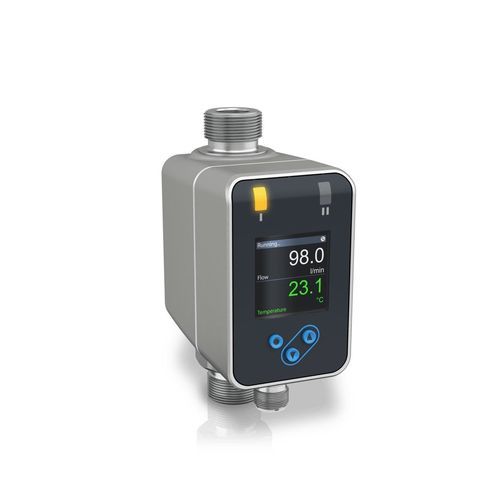

Электромагнитный расходомер AF-E 400

объемныйдля жидкостейDN6 - 1/8"

Обзор
AF-E 400 — электромагнитный расходомер для коммунальных нужд и промышленной автоматизации. Предназначен для измерения проводящих жидкостей в ограниченном пространстве, например в системах охлаждения сварочного оборудования, гибочных станков, роботов и дозирующих скидов. Датчик использует круглое измерительное отверстие из PEEK и ультракомпактный корпус, что обеспечивает стабильную точность в широком диапазоне давления и температуры. Встроенное измерение температуры исключает необходимость внешнего датчика температуры.

Ключевые характеристики

• Измерение проводящих жидкостей (охлаждающие жидкости, холодная/горячая вода, химикаты и т. п.)
• Высокие показатели по температурному диапазону, точности, падению давления и диапазону расхода
• Ультракомпактная конструкция, подходящая для параллельной установки и ограниченного пространства
• Выходы и интерфейсы: 4…20 mA, импульс, частота, Modbus RTU, IO-Link

Функции и опции

• Измерение расхода, суммарного объёма и температуры до +90°C / +194°F
• Корпус из литьевой нержавеющей стали, толщина стенки 2 мм
• Сохранение точности в широком диапазоне давления и температуры (макс. 16 barg / 230 psig)
• Круглый канал для минимизации потерь давления и высокого турндaуна без риска кавитации
• Отсутствие перекрёстных помех: допускается последовательная или параллельная установка с расстоянием 2 мм между приборами
• Диагностика NAMUR NE 107
• IO-Link для передачи расширенных процессных данных и автоматической конфигурации устройства
• Поворотный полноцветный дисплей для гибкого ориентирования отображения
• Номинальные размеры сенсора: 6, 15, 20, 25 мм (доступны адаптеры для 40 и 50 мм); резьбовые соединения G (внешняя), NPT (внутренняя), Rc (внутренняя)
• Адаптеры и варианты расширения для других типов резьбы и более высоких диапазонов расхода

Типичные области применения

• Автоматизация заводов и оборудование
• Измерение расхода проводящих жидкостей в коммунальных системах и промышленной автоматизации
• Контроль охлаждающей воды для гибочных станков, сварочных роботов, впрыска и обработки полотна
• Мониторинг расхода воды в моечных установках (мытьё гравия, автомойки, промышленные мойки)
• Мониторинг циркуляции горячей/холодной воды
• Дозирующие скиды для реагентов, катализаторов и химикатов

Технические характеристики (таблицы)
Общая информация
Тип продукта: Расходомер
Позиционирование: Для коммунальных нужд и промышленной автоматизации
Измеряемая среда: Жидкости

Условия эксплуатации
Давление процесса: макс. 16 barg / 230 psig
Температура процесса: -20…+90°C / -4…+194°F

Материалы
Измерительная трубка: Полиэфирэфиркетон (PEEK)

Процессные подключения
Резьбовые соединения: Наружные: G¼, G½, G¾, G1, G1½, G2; Внутренние: ½ NPT, ¾ NPT, 1 NPT; Rc ¼, Rc ½, Rc ¾, Rc 1

Связь
Аналоговые выходы: 4…20 mA
Дискретные выходы: Пределы, Импульс, Частота
Цифровые выходы: Modbus RTU, IO-Link

Технические характеристики

• Встроенное измерение температуры (внешний датчик не требуется)
• Ультракомпактный дизайн датчика, подходящий для параллельной установки и ограниченного пространства
• Круглый канал для повышенной стойкости к давлению и сниженного падения давления
• Точность сохраняется в широких диапазонах давления и температуры
• Доступные типы резьбы: G (наружная), NPT (внутренняя), Rc (внутренняя)
• Номинальные размеры сенсора: 6 мм, 15 мм, 20 мм, 25 мм (опции адаптеров для 40 мм и 50 мм)
• Максимальное давление процесса: 16 barg (230 psig)
• Диапазон температуры процесса: -20 до +90 °C (-4 до +194 °F)
• Материал измерительной трубки: PEEK
• Интерфейсы: 4–20 mA аналоговый, импульс, частота, Modbus RTU, IO-Link
• Диагностика: соответствует NAMUR NE 107
• Поворотный полноцветный дисплей для гибкого отображения
