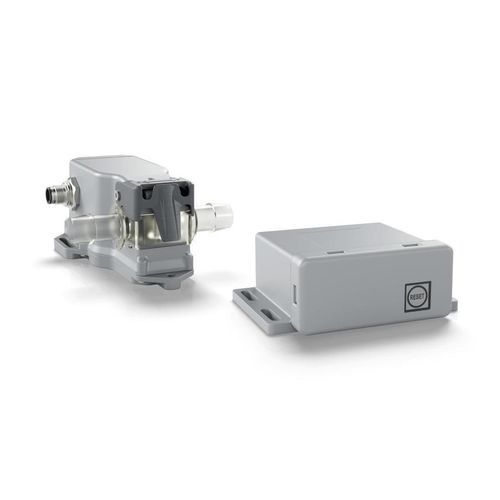

Электромагнитный расходомер FLEXMAG 6100

объемныйдля жидкостейDN8 - 1/4"

Обзор
FLEXMAG 6100 — электромагнитный расходомер, предназначенный для одноразовых биофармацевтических процессов, таких как фильтрация, хроматография и подготовка буферов/субстратов. В комплект входят датчик, одноразовая трубка проточной части и преобразователь сигнала. Стерильная биосовместимая трубка может быть стерилизована гамма‑излучением или рентгеном и поставляется в индивидуальных двойных герметичных пакетах с одним штуцером для интеграции в single-use системы.

Ключевые преимущества

• Высокоточное измерение расхода в широком диапазоне без необходимости перекалибровки
• Одноразовая трубка, стерилизуемая гамма или рентгеном, доступна от 1/4 in до 1 in (внутренний диаметр)
• Материалы, контактирующие с жидкостью, соответствуют биофармацевтическим требованиям
• Расширенная диагностика и встроенный веб‑сервер для настройки и устранения неисправностей
• EtherNet/IP™ связь и гальванически изолированный выход 4…20 mA (активный/пассивный)

Функции и опции

• Одноразовая трубка: изготовлена в чистой комнате класса ISO 7, материалы совместимы с биофармацией, индивидуальная упаковка в двойных герметичных пакетах для одноразовых процессов
• Один датчик подходит для нескольких диаметров труб
  • Трубка S (маленькая): 1/4 in (ID): 0.015–3 l/min
  • Трубка M (средняя): 3/8 in (ID): 0.04–14 l/min; 1/2 in (ID): 0.09–20 l/min
  • Трубка L (большая): 3/4 in (ID): 0.16–62 l/min; 1 in (ID): 0.25–75 l/min
• Стерилизация труб: гамма или рентген до 50 kGy
• Точность измерения: ±1% от значения измерения + 1 мм/с
• Компактный корпус датчика и конструкция с полным проходом для низкого падения давления
• Бидирекционная (двунаправленная) измерение, безобслуживаемая эксплуатация; калибровка на заводе
• Интерфейсы: EtherNet/IP™ и встроенный веб‑сервер для конфигурации; гальванически изолированный 4…20 mA выход (активный/пассивный)
• Диагностика: встроенный светодиод и функции диагностики, такие как обнаружение зажима и обнаружение пустой трубы

Типичные области применения

• Биофармацевтическая промышленность
• Онлайн‑измерение расхода в даунстрим‑процессах
  • Обычная фильтрация
  • Фильтрация в тангенциальном потоке
  • Хроматография
  • Подготовка буферов и сред
  • Общий мониторинг и управление перекачкой жидкостей

Общая информация (таблица)
Тип продукта: Расходомер
Семейство продуктов: FLEXMAG
Позиционирование продукта: Для одноразовых биофармацевтических применений
Принцип измерения: Электромагнитный
Измеряемые среды: Жидкости

Связь (таблица)
Аналоговые выходы: 4…20 mA
Цифровые выходы: EtherNet/IP™

Технические характеристики

• Продукт: электромагнитный расходомер FLEXMAG 6100 для одноразовых биофармацевтических применений
• Компоненты: датчик, одноразовая трубка проточной части, преобразователь сигнала
• Размеры труб: 1/4 in, 3/8 in, 1/2 in, 3/4 in, 1 in (ID)
• Диапазоны расхода по размерам: 1/4 in: 0.015–3 l/min; 3/8 in: 0.04–14 l/min; 1/2 in: 0.09–20 l/min; 3/4 in: 0.16–62 l/min; 1 in: 0.25–75 l/min
• Стерилизация: трубки стерилизуются гамма или рентгеном до 50 kGy
• Материалы и упаковка: биофарма‑совместимые материалы, изготовление в ISO 7 чистой комнате, индивидуальная упаковка в двойных герметичных пакетах
• Точность: ±1% от значения измерения + 1 мм/с
• Установка: уменьшенный габарит датчика, конструкция с полным проходом, двунаправленное измерение, низкое падение давления
• Обслуживание: без обслуживания; заводская калибровка (не требует перекалибровки)
• Выходы и связь: гальванически изолированный 4…20 mA (активный/пассивный); EtherNet/IP™; встроенный веб‑сервер
• Диагностика: расширенные диагностические функции с индикацией LED (обнаружение зажима, обнаружение пустой трубки)
