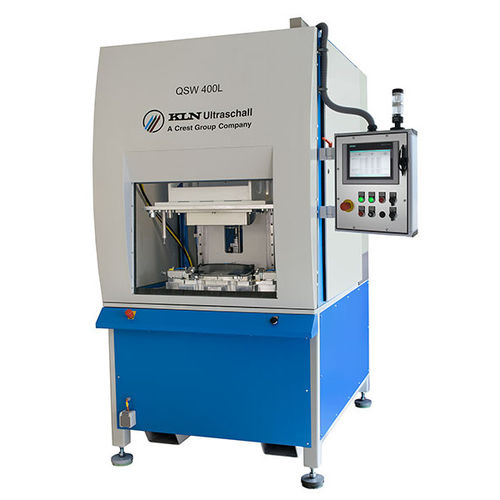

KLN QSW 400 L - это квазисинхронный лазерный сварочный аппарат, использующий принцип сварки поперечным лазерным лучом.
Квазисинхронная сварка сочетает в себе контурную и одновременную сварку. Сканер, состоящий из зеркала и коллимационного блока (оптический модуль для создания параллельной траектории луча), с высокой скоростью несколько раз проводит сфокусированный лазерный луч по контуру сварки.
Благодаря такой высокой скорости все участки контура сварки нагреваются и расплавляются почти одновременно. Здесь облученная часть контактирует с расплавом другой части. Затем за счет теплопроводности облученная деталь также расплавляется в зоне сварки.
При одновременном сварочном давлении на обоих партнеров детали прижимаются друг к другу и соединяются (свариваются).
KLN QSW 400 L - это модульная машина для лазерной сварки. Преимущество модульной структуры заключается в том, что центральный аппарат лазерной сварки может оставаться неизменным при выполнении различных сварочных задач, и только корпус и его рамная конструкция должны быть адаптированы к актуальной сварочной задаче.
Таким образом, всегда можно использовать хорошо зарекомендовавшую себя лазерную сварочную установку. Более того, можно легко интегрировать адаптацию к другим задачам сварки, например, с помощью поворотного стола, держателя инструмента, конвейера или подвижного стола.
Лазер
Диодный лазер с водяным охлаждением и оптической выходной мощностью 300 Вт
Длина волны 980 нм ±10 нм
Пилотный луч на 650 нм ±15 нм (<1 мВт)
Оптическое волокно, подходящее для длины волны 780-1030 нм
Фокусное расстояние коллимации 58 мм
Фокусное расстояние f-тета объектива 635 мм
Рабочее расстояние 728 мм
Рабочее поле (поле сканирования) 415 мм x 415 мм
---
