Измерительная система толщина PWG™

формыплоскостности3D

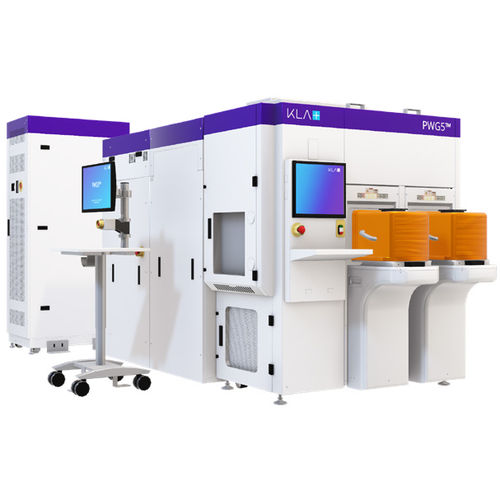

Метрологическая платформа PWG™ для шаблонированных пластин позволяет получать данные о плотной форме пластины, плоскостности и нанотопографии с двух сторон для передовых производителей 3D NAND, DRAM и логики. PWG5™ с высоким разрешением и высокой плотностью выборки измеряет изменения формы пластины, вызванные напряжением, ошибки наложения рисунка, вызванные формой пластины, изменения толщины пластины, а также топографию передней и задней сторон пластины. Благодаря лучшему в отрасли динамическому диапазону, PWG5 поддерживает мониторинг и контроль искривления и напряжения подложек, возникающих в результате процессов осаждения, используемых для изготовления 96+-слойных стеков современных 3D NAND устройств. PWG5 выявляет вызванные процессом изменения формы пластины в самом источнике, что позволяет повторно обработать пластину, повторно откалибровать технологический инструмент или интегрировать с системой анализа данных 5D Analyzer® компании KLA для передачи результатов на сканер, чтобы улучшить качество наложения на изделие и общий выход устройства. Области применения Мониторинг процесса, мониторинг на линии, контроль наложения литографии PWG5™ с опцией XT Дополнительные технологии расширяют возможности обработки и измерения геометрии пластин в системе PWG5 с узорчатой геометрией для поддержки измерений сцепления между пластинами для передовых упаковочных приложений на уровне пластин. PWG3™ Система измерения геометрии пластин третьего поколения, поддерживающая поточный мониторинг общефабричных процессов для ряда типов памяти и логических устройств на узлах проектирования 2X/1X нм.
