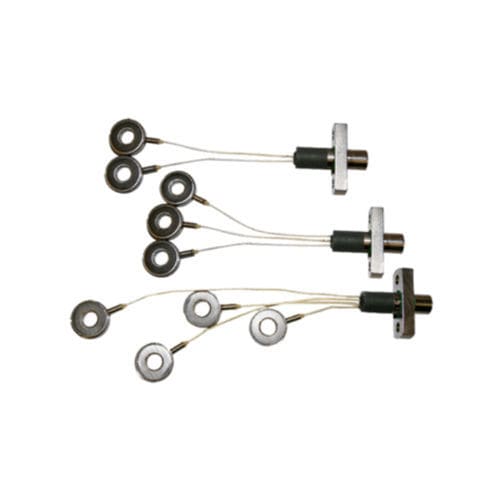

Пьезоэлектрический датчик силы 9143BA49

кольцевойкомпактныйIP65

- Максимальный диапазон измерения Fy: -6,8 ... 6,8 кН - Размеры D x d x H: 16 x 6,1 x 3,5 мм - Длина кабеля (каждого кабеля): 0.1 - 2 м Готовый к подключению компактный монтажный комплект серии Slimline с четырьмя встроенными пьезоэлектрическими датчиками силы сдвига. Эти сверхплоские кольцевые датчики силы заключены в фиксированное соединение. С помощью соответствующего соединительного кабеля можно измерять общее усилие (общий сигнал) или частичное усилие (индивидуальный сигнал) для каждого датчика. Комплект SlimLine поставляется без калибровки. После монтажа датчики силы должны быть откалиброваны на месте. Комплект SlimLine состоит из четырех датчиков силы сдвига, постоянно закрепленных на разъеме. Длина кабеля каждого кольцевого датчика силы может быть выбрана индивидуально в диапазоне от 0,1 м до 2 м. Измеряемая общая сила Fy прикладывается к датчикам силы через специальные предварительно натянутые или установленные элементы. Каждый тензодатчик производит электрический заряд, пропорциональный его силовой составляющей. Сигналы заряда передаются через электроды и встроенные кабели. Отдельные кабели датчиков в комплекте SlimLine подсоединяются к специальному 7-полюсному разъему. Датчики и разъем прочно соединены и не могут быть разъединены. Сигналы датчиков силы индивидуально подаются на соответствующие контакты. Дальнейшая обработка сигнала определяется соответствующим соединительным кабелем: либо измерение общего сигнала суммарной сдвигающей силы (используется кабель типа 1971A), либо измерение отдельных сигналов конкретных сил (компонентов силы), действующих на отдельные датчики (используется кабель типа 1973A).
