- Чувствительность: Fz: ≈ -3,7 pC/N, Mz: ≈ -190 pC/Nm
- Размеры DxH: 36x42 мм

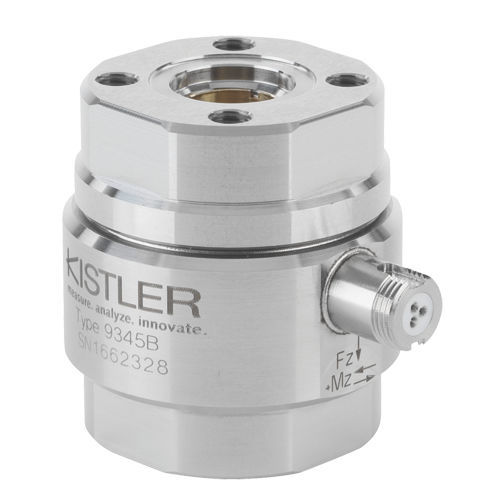

Этот пьезоэлектрический 2-осевой датчик силы и крутящего момента предназначен для измерения силы растяжения или сжатия Fz и крутящего момента Mz, действующего на датчик. Высокое разрешение позволяет измерять малейшие динамические изменения больших сил и крутящих моментов на невращающихся валах. Чувствительные к давлению и сдвигу кварцевые диски встраиваются под высокой предварительной нагрузкой между полым винтом предварительной нагрузки и гайкой, выполняющей роль корпуса датчика. Благодаря чрезвычайно высокой жесткости чувствительных элементов компоненты Fz и Mz измеряются практически без изменения хода или угла. Сигнал заряда, пропорциональный силе и крутящему моменту, снимается электродами и по экранированному кабелю подается на усилитель заряда. Последний преобразует сигналы заряда в пропорциональные выходные напряжения, которые можно регистрировать и оценивать.
Осевая жесткость
1.7 кН/мкм
Жесткость Cφ (Mz) [кН/мкм]
0.19 Н-м/мкрад
Перегрузка Fz [кН]
-12, 12 кН
Перегрузка Mz [Н-м]
-30, 30 Н-м
---
