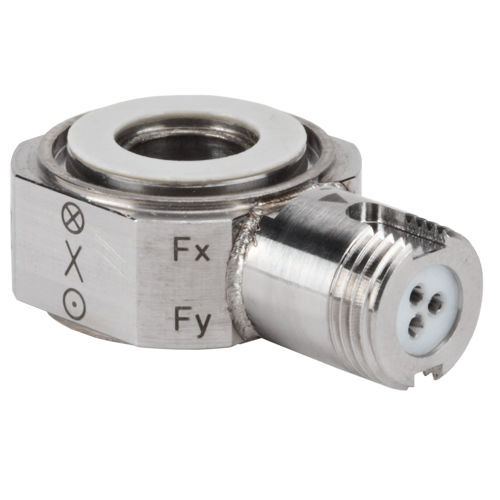

Пьезоэлектрический датчик силы 9017C

кольцевой3 осидля калибровки

- Высокий диапазон усилий сдвига благодаря электроизолирующим керамическим контактным поверхностям - Номинальная чувствительность Fz: -11 pC/N - Подключение: V3 нег. Трехосный датчик силы для измерения силы в любом направлении, независимо от точки приложения нагрузки. Этот трехосный кольцевой датчик силы количественно измеряет все три составляющие любой приложенной силы с высочайшим разрешением. Триаксиальные датчики силы линеек 90x7 и 90x8 абсолютно идентичны, за исключением ориентации системы координат. Выходной сигнал пьезоэлектрического трехосного датчика силы представляет собой чрезвычайно линейный электрический заряд во всем диапазоне измерений - этот заряд прямо пропорционален приложенной силе. Корпус кольцевого датчика силы содержит по одному кварцевому кольцу на каждый компонент силы и может быть точно выровнен и установлен благодаря своим плоским сторонам. Простая и устойчивая к вибрациям конструкция датчика отличается высокой жесткостью и, благодаря уникально высокой собственной частоте, позволяет измерять высокодинамичные силовые процессы. Благодаря двум керамическим дискам на контактных поверхностях, с одной стороны, обеспечивается высокий коэффициент трения, а с другой - возможна изолированная установка в конструкции машины. Величина диапазона измерения сдвигающих сил в направлениях x и y напрямую зависит от предварительного натяжения в направлении z и возникающего осевого статического трения. Сигналы поступают через защищенный конструкцией 3-полюсный штекер V3 neg., который с помощью позиционирующего устройства обеспечивает точное расположение контактов штекера и защищает от скручивания.
