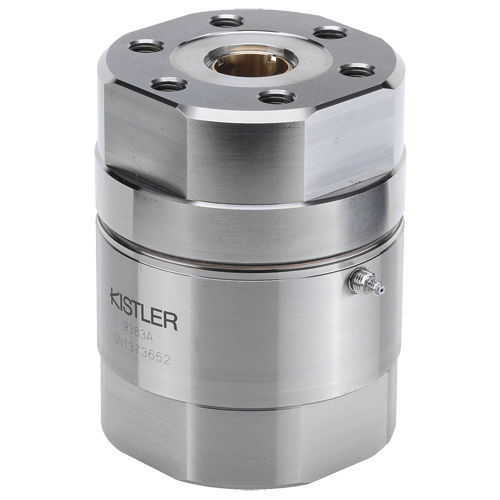

Пьезоэлектрический датчик силы 9383A

растяжение сжатиеодноосныйдля испытательной машины

- Предварительно заряженный и откалиброванный датчик силы нажатия, готовый к немедленному измерению - Чувствительность: ≈ -1,9 pC/N - Размеры DxH: 100x130 мм Этот датчик силы из серии Press Force идеально подходит для измерения как динамических, так и квазистатических сил. Заводская предварительная нагрузка и адаптивность этих практичных конструкций обеспечивают готовность к немедленному использованию. В основе тензодатчика Press Force лежит пьезоэлектрический принцип измерения. Сила, действующая на кварцевый элемент, генерирует на выходе датчика пропорциональный электрический заряд, который преобразуется последовательно подключенным измерительным усилителем в сигнал процесса, пригодный для оценки (обычно 0 ... 10 В). В зависимости от типа датчика можно также измерять силу натяжения, составляющую до 16 % от силы сжатия. Несмотря на отсутствие калибровки, эти диапазоны часто используются для определения силы отвода инструмента, например, после процессов прессовой посадки. Датчик с предварительной нагрузкой Да Механические свойства Сила предварительной нагрузки 250 кН Максимальное усилие натяжения 0 ... -50 кН Осевая жесткость 7.9 кН/мкм Максимальный изгибающий момент Mxy (одиночная нагрузка) 3407 Н-м Максимальный крутящий момент Mz (Fx = 0 Н, Fy = 0 Н, Fz = 0 Н) 783 Н-м Перерезывающая сила 16.9 кН
