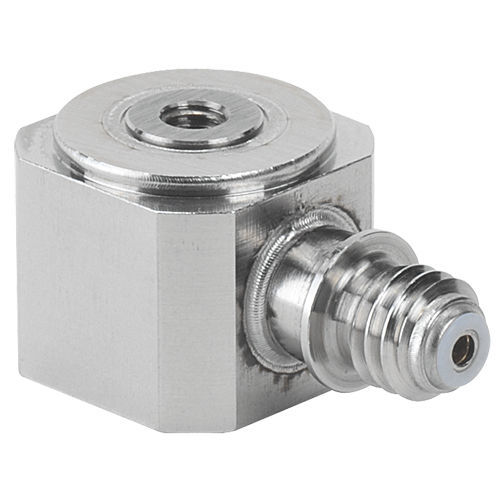

Пьезоэлектрический датчик силы 9313AA1
растяжение сжатиеодноосныйминиатюрный

пьезоэлектрический датчик силы
пьезоэлектрический датчик силы
пьезоэлектрический датчик силы
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
растяжение сжатие
Количество осей
одноосный
Технология
пьезоэлектрический
Другие характеристики
миниатюрный, откалиброванный, IP67
Сила

МАКС.: 5 kN

МИН.: 0 kN

Высота

10 mm
(0,39 in)

Описание

- Предварительно заряженный и откалиброванный датчик силы, готовый к немедленному измерению - Чувствительность: ≈ -10 pC/N - Размеры DxH: 13x10 мм Этот легкий миниатюрный датчик силы сжатия особенно подходит для измерения динамических, а также квазистатических сил. Предварительно заряженный и снабженный практичными возможностями адаптации, датчик готов к немедленному использованию. Датчик силы сжатия основан на пьезоэлектрическом принципе измерения. Сила, действующая на кристаллический элемент, создает пропорциональный электрический заряд на выходе сигнала. Измерительный усилитель, подключенный к датчику, преобразует этот заряд в сигнал процесса, который может быть оценен. Особо квадратная форма корпуса датчика и ввод силы с обоих концов через осевые резьбовые отверстия дают преимущества в особых монтажных ситуациях. Измеряются усилия растяжения до 10 % от диапазона усилий сжатия. Эти диапазоны не калибруются. Однако они часто используются для определения усилий отвода инструмента, например, после процессов прессовой посадки. Жесткость Cz [кН/мкм] 0.56 кН/мкм Максимальное напряжение/давление при перегрузке -0,5 / 5,5 кН Максимальный момент затяжки Mz 0.3 Н-м Максимальный изгибающий момент Mxy (одиночная нагрузка) 1.3 Н-м Усилие на сдвиг 0.1 кН

---
