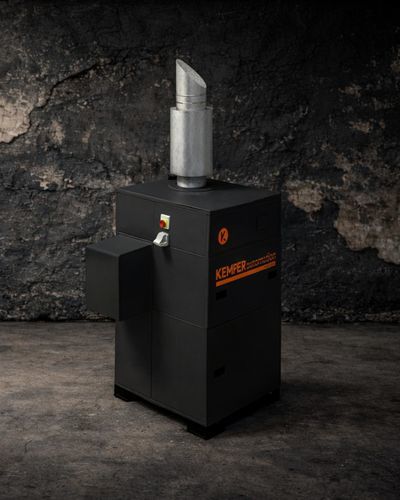

Система фильтрации с картриджем ArcFil Pro

мембранныйдля сварочного дымадля шлифовального станка

Описание
Мобильная высокоэффективная фильтрующая установка для улавливания и фильтрации сварочных дымов в зонах роботизированной сварки. Компактная конструкция обеспечивает быструю установку и ввод в эксплуатацию. Подходит для роботизированной сварки, включая лазерную сварку. Сертификация W3 (DIN EN ISO 21904) позволяет возвращать отфильтрованный воздух в производственный цех. Предусмотрено прямое подключение к вытяжному зонту или кабине, покрывающей рабочую зону робота.

Области применения

• Большие объемы дыма и пыли
• Сварочные и шлифовальные цеха
• Учебные центры и линии роботизированной сварки
• Лазерные, плазменные и газокислородные системы резки
• Возможна наружная установка

Преимущества / Основные характеристики

• Сбор пыли без контаминации за счёт пневматической фиксации контейнеров
• Непрерывная работа благодаря автоматической очистке фильтров по перепаду давления
• Низкий уровень шума (уровень звукового давления 65 дБ(А))
• Существенная экономия энергии при использовании опционального регулятора мощности всасывания
• Удобное управление через сенсорный дисплей с системой диагностики
• Защита здоровья персонала благодаря фильтрующим картриджам KemTex® ePTFE с поверхностной фильтрацией
• Возможность рециркуляции (например, для хромонержавеющей стали) благодаря сертификации W3

Технические данные
Подключения
Вход воздуха (мм): 450
Выход воздуха (мм): 450
Объем контейнера для пыли (л): 192

Габариты
Глубина × Ширина × Высота (мм): 1864 × 1413 × 2110
Вес (кг): 790

Фильтр
Этапы фильтрации: 1
Площадь фильтра на элемент (м²): 10
Коэффициент отделения (% ≥): 99,9
Количество фильтрующих элементов: 9
Общая площадь фильтров (м²): 90

Производительность / Привод
Уровень звукового давления (дБ(А)): 65
Питание сжатым воздухом (бар): 5-6
Мощность двигателя (кВт): 5,5
Номинальный ток (А): 10,7
Макс. производительность вентилятора (м³/ч): 9000
Макс. объёмный расход (м³/ч): 9000
Рабочее давление (Па): 1750
Минимальная разрежённость (Па): 2300
Производительность всасывания (м³/ч): 4500-6480

Особенности / Технические характеристики

• Модель: ArcFil Pro
• Серия: Automation-Line
• Производитель: KEMPER
• Артикул: 3565
• Сертификация: W3 (DIN EN ISO 21904) — возможна рециркуляция
• Совместим с роботизированной и лазерной сваркой
• Автоматическая очистка фильтров по перепаду давления
• Фильтрующие картриджи KemTex® ePTFE (поверхностная фильтрация)
• Коэффициент отделения ≥ 99,9%
• Макс. производительность вентилятора: 9000 м³/ч
• Вес: 790 кг
