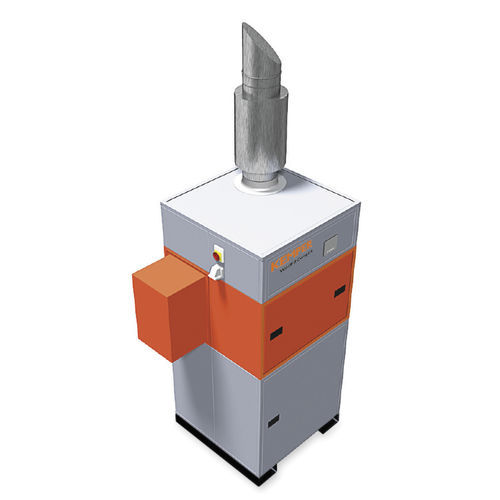

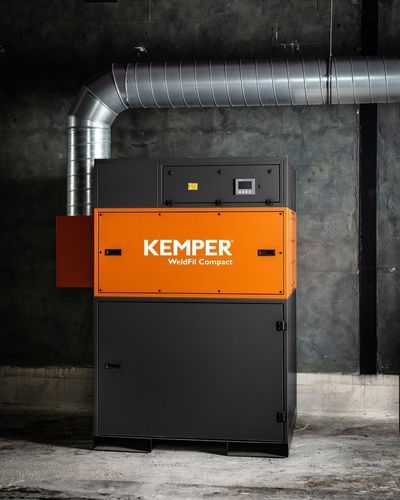

Передвижная централизованная система дымоуловителей WeldFil Compact

для промышленностидля сваркилазер

Обзор
Эта компактная подключаемая установка WeldFil Compact представляет собой центральную систему фильтрации и вытяжки для цехов и производственных помещений с интенсивным образованием сварочного дыма и пыли. Поставляется готовой к подключению, с карманами для вилочного погрузчика и рым-петлями для подъёма, может обслуживать несколько сварочных постов, резальных станков и сварочных роботов. Мембранные картриджи KemTex® ePTFE улавливают ультрадисперсные частицы менее 0,1 µm. Наличие сертификата W3/IFA допускает применение при обработке хромоникелевой стали.

Применение

• Участки с высокой интенсивностью образования дыма/пыли
• Сварочные и шлифовальные цеха
• Учебные центры и роботизированные линии сварки
• Системы лазерной, плазменной и кислородно-дуговой резки
• Возможна наружная установка

Преимущества
Сочетает компактные габариты с промышленной производительностью, подходящей для многостаночного режима. Ключевые характеристики:

• Пневматическая фиксация контейнеров для пыли для бесконтаминационного сбора
• Автоматическая очистка фильтров по перепаду давления для непрерывной работы
• Низкий уровень шума (65 dB(A))
• Снижение энергозатрат за счёт автоматического управления объёмом всасывания
• Интеллектуальное управление через сенсорный дисплей с диагностикой
• Беспотенциальные контакты для интеграции с оборудованием сторонних производителей
• Картриджи KemTex® ePTFE с поверхностной фильтрацией для защиты здоровья персонала

Быстрая установка и непрерывная работа при высокой фильтрационной эффективности
Поставляется готовой к подключению с карманами для погрузчика и рым-петлями для быстрой установки. Проектирована для непрерывной интенсивной эксплуатации в многостаночной конфигурации с высокой эффективностью разделения и надёжным обслуживанием фильтров.

Технические данные
Габариты
Вес в кг: 980
Глубина в мм: 1413
Ширина в мм: 1413
Высота в мм: 2784

Подключения
Вход воздуха в мм: 450
Выход воздуха в мм: 560
Объём контейнера для пыли в L: 68

Фильтр
Ступени фильтрации: 1
Площадь фильтра в m²: 20
Число фильтрующих элементов: 5
Общая площадь фильтра в m²: 100
КПД разделения ≥: 100%

Технология
Мощность двигателя в kW: 7,5
Номинальный ток в A: 13,7
Уровень звукового давления в dB(A): 65
Питание сжатым воздухом в bar: 5-6

Производительность
Макс. производительность вентилятора в m³/h: 11000
Рабочее давление в Pa: 1800
Мин. разрежение в Pa: 2500
Производительность аспирации (выбранная конфигурация) в m³/h: 5250-7560
Макс. объёмный расход в m³/h: 10000

Характеристики / технические спецификации

• Модель: WeldFil Compact
• Plug-and-play, готова к подключению, с карманами для вилочного погрузчика и рым-петлями
• Тип фильтра: мембранные картриджи KemTex® ePTFE (поверхностная фильтрация), улавливают частицы < 0,1 µm
• Сертификация W3/IFA (подходит для работы с хромоникелевой сталью)
• Автоматическая очистка фильтров по перепаду давления (для непрерывной работы)
• Пневматическая фиксация контейнеров для пыли (сбор без загрязнения)
• Интеллектуальное управление с сенсорным дисплеем и диагностической системой
• Опциональное автоматическое управление производительностью для снижения энергопотребления
