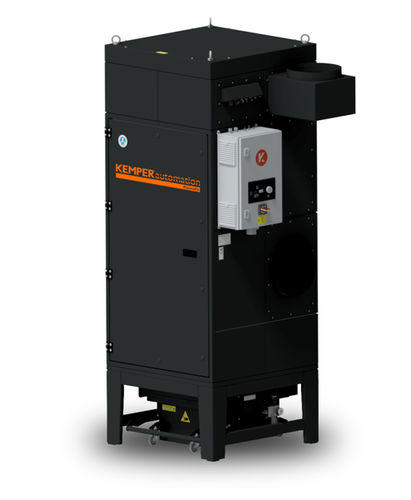

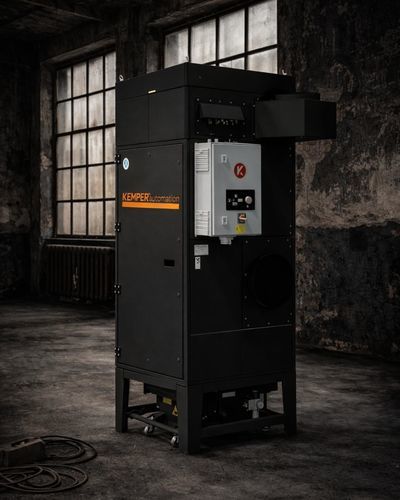

Экстракционная установка для пыли PlasmaFil

Обзор
PlasmaFil — компактная, поставляемая «под ключ» фильтрующая установка, предназначенная для аспирации при плазменной и газовой резке. Установка готова к монтажу; компактные габариты и большая площадь фильтра обеспечивают длительный срок службы при высоких нагрузках пылью. Возможна адаптация посредством различных вариантов подключения воздуховодов. Обеспечивает эффективную очистку дымов и пыли с высокой эффективностью разделения и контролируемым энергопотреблением.

Область применения

• Аспирация при плазменной резке и резке газовым пламенем/кислородно-топливной резке
• Средние объемы дыма и взвешенных частиц

Ключевые особенности

• Система фильтрации Automation-Line, поставляемая готовой к эксплуатации, компактная и быстрая в установке
• Большая фильтрующая поверхность для длительных интервалов обслуживания при высоких нагрузках
• Несколько вариантов подключения трубопровода для адаптации к месту установки
• Бесконтаминационное удаление пыли за счет рычажного крепления контейнера для сбора
• Опциональная автоматическая регулировка объема для позиционной подстройки производительности и экономии энергии
• Автоматическая очистка фильтра по необходимости для непрерывной работы

Варианты конфигурации

• Варианты производительности (пример): 2750–3900 м³/ч (PE‑M), 2750–3900 м³/ч (ePTFE, ограниченные комбинации), 3800–5500 м³/ч (PE‑M / ePTFE в зависимости от конфигурации)
• Типы вентиляторов: радиальный вентилятор (стандарт), радиальный вентилятор с прямым приводом (наличие зависит от конфигурации)
• Материалы фильтра: мембрана PE‑M (стандарт), мембрана KemTex® ePTFE (опция)

Технические данные
Габариты:
Вес (кг): 559
Глубина (мм): 962
Ширина (мм): 962
Высота (мм): 2650

Подключения:
Вход воздуха (мм): 355
Выход воздуха (мм): 355
Объем контейнера для пыли (L): 70

Фильтр:
Количество ступеней: 1
Площадь фильтра (м² на элемент): 15
Число фильтрующих элементов: 4
Общая площадь фильтра (м²): 60
Коэффициент очистки (% ≥): 99.9

Технологии:
Мощность двигателя (кВт): 4
Номинальный ток (A): 7.5
Уровень звукового давления (dB(A)): 72
Подача сжатого воздуха (bar): 5–6

Производительность:
Макс. производительность вентилятора (м³/ч): 5500
Рабочее давление (Па): 1550
Мин. разрежение (Па): 2500
Производительность по отсосу (м³/ч): 2750–3900

Характеристики / технические спецификации

• Модель: PlasmaFil
• Применение: аспирация при плазменной и газовой резке
• Компактная установка «под ключ» с большой площадью фильтра для длительных интервалов обслуживания
• Конфигурируемая производительность и материал фильтра (PE‑M или ePTFE)
• Радиальный вентилятор стандартно; другие варианты привода зависят от конфигурации
• Объем контейнера для пыли: 70 L (рычажное крепление для бесконтаминационного снятия)
• Фильтрующие элементы: 4 (по 15 m²), всего 60 m²; одноступенчатая фильтрация
• Коэффициент очистки ≥ 99.9%
• Мощность двигателя: 4 kW; номинальный ток: 7.5 A
• Уровень звукового давления: 72 dB(A)
• Требуемая подача сжатого воздуха: 5–6 bar
• Максимальная производительность вентилятора до 5500 m³/ч; типичные диапазоны отсоса 2750–3900 m³/ч в зависимости от конфигурации
