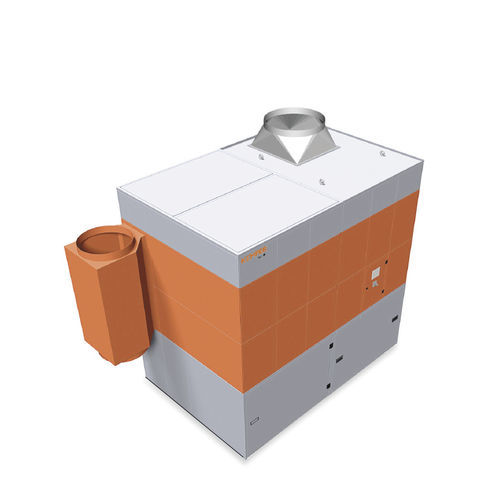

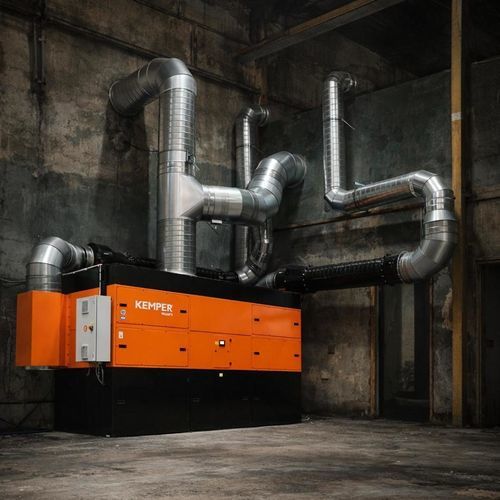

Стационарная централизованная система дымоуловителей WeldFil

для промышленностидля сваркилазер

Обзор продукта
Установка для удаления сварочных дымов, разработанная для нескольких рабочих мест и интенсивных применений с высокой производительностью по извлечению воздуха

Краткое описание
Центральная вытяжная и фильтрующая установка WeldFil модульной конструкции для масштабируемой производительности. Оснащена фильтрующими картриджами с мембраной KemTex® ePTFE для поверхностной фильтрации ультратонкой пыли (< 0,1 µm). Конфигурируемые диапазоны вытяжки и опциональное автоматическое управление объёмом вытяжки обеспечивают энергоэффективную работу в режиме непрерывного промышленного использования.

Применение

• Участки с высокой интенсивностью образования дыма и пыли при сварке
• Учебные центры и роботизированные линии сварки
• Системы лазерной, плазменной и кислородной резки
• Возможна установка вне помещений
• Сварочные и шлифовальные цеха

Преимущества

• Сбор пыли без загрязнения благодаря пневматической фиксации пылесборников
• Непрерывная эксплуатация за счёт автоматической очистки фильтров, управляемой по перепаду давления
• Низкий уровень шума (уровень звукового давления 65 dB(A))
• Модульная конструкция, допускающая расширение числа рабочих мест
• Экономия энергии при использовании автоматического управления объёмом вытяжки
• Удобное управление через сенсорный экран с диагностической системой
• Гибкая интеграция в сторонние системы благодаря беспотенциальным контактам
• Высокая защита здоровья персонала при использовании картриджей KemTex® ePTFE с поверхностной фильтрацией

Технические данные
Габариты:
Масса (кг): 2420
Глубина (мм): 1864
Ширина (мм): 4239
Высота (мм): 2670

Подключения:
Вход воздуха (мм): 1420
Выход воздуха (мм): 900
Объём контейнера для пыли (L): 384

Фильтр:
Степени фильтрации: 1
Площадь фильтра (м² на элемент): 20
Число фильтрующих элементов: 18
Общая площадь фильтра (м²): 360
Эффективность отделения (%) ≥: 99,9

Технология:
Мощность двигателя (кВт): 22
Номинальный ток (А): 40
Уровень звукового давления (дБ(A)): 65
Подача сжатого воздуха (бар): 5-6

Производительность:
Макс. производительность вентилятора (м³/ч): 37000
Макс. объёмный расход (м³/ч): 37000
Рабочее давление (Па): 1800
Мин. разрежение (Па): 2250
Вытяжная способность (м³/ч): 18500 - 26640 (конфигурируемо)

Характеристики / технические спецификации

• Артикул (SKU): 34270
• Модель: WeldFil
• Масса: 2420 кг
• Габариты (Г x Ш x В): 1864 мм x 4239 мм x 2670 мм
• Вход / выход воздуха: 1420 мм / 900 мм
• Объём контейнера для пыли: 384 L
• Степени фильтрации: 1; Площадь на элемент: 20 m²; Число элементов: 18; Общая площадь: 360 m²
• Эффективность отделения: ≥ 99,9 %
• Мощность двигателя: 22 kW; Номинальный ток: 40 A
• Уровень звукового давления: 65 dB(A)
• Подача сжатого воздуха: 5-6 bar
• Макс. производительность вентилятора / расход: 37 000 m³/h
• Рабочее давление: 1 800 Pa; Мин. разрежение: 2 250 Pa
• Вытяжная способность (пример конфигурации): 18 500 - 26 640 m³/h
• Технология фильтрации: мембранные картриджи KemTex® ePTFE для частиц < 0,1 µm
