Измерительная система для измерения температуры CellaCast PA 83-K011

с лазеромоптическаяс камерой

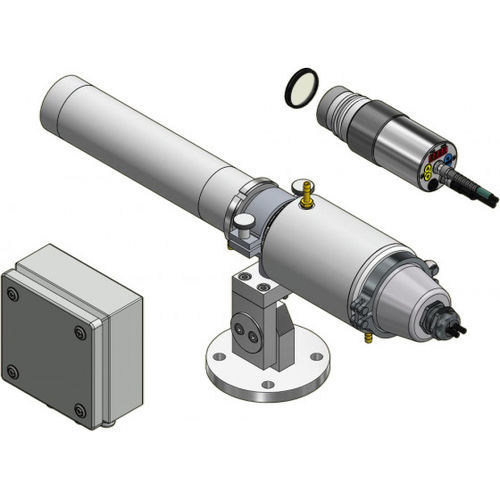

Комплект поставки:

• Пирометр CellaCast PA 83 AF 13
• Крепление PA 83-010
• Распределительная коробка VK 30.02
• Кварцевое защитное окно 70146

Особенности:

• Пирометр CellaCast с прямоугольным измерительным участком в корпусе из нержавеющей стали для измерения жидких металлов и с функцией ATD для автоматического обнаружения прерывистых процессов
• Широкополосная антибликовая прецизионная линза
• 2 аналоговых выхода, 2 переключаемых выхода, USB и RS 485
• Прицельная подсказка: прицеливание через объектив (видеокамера — опция)
• Монтажный фланец с охладительным приспособлением и продувкой воздуха для промышленного применения, с гибко настраиваемым держателем

Обзор (основные параметры):
Версия — CellaCast PA 83-K011
Диапазон измерения — 650 - 1700 °C (примечание: технические данные показывают до 2400 °C по сегментам)
Фокусное расстояние — 0,4 м - ∞
Форма измерительного поля — прямоугольная
Дистанционное отношение — 45:1 / 230:1
Объектив — PZ 20.01
Принцип измерения — двухцветный
Опция прицеливания — видеокамера


Технические данные:
Диапазон измерения — 650 - 2400 °C в нескольких сегментах
Датчик — двойной фотодиод
Спектральный диапазон — 0,95 / 1,05 µm
Время отклика t98 — Для 650 - 1700 °C: ≤ 10 ms (T > 750 °C); Для 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
Погрешность измерения — 1,5 % от показания температуры [°C]
Повторяемость — 3 K
Температурный коэффициент — 0,05 %/K
Разрешение тока на выходе — 0,2 K + 0,03 % от выбранного диапазона
Разрешение интерфейса — 0,1 K
Разрешение отображения — 1 K


Оптические варианты (объективы):
Для обоих диапазонов измерения:
Стандартный объектив PZ 20.01: фокус 0,4 м - ∞
Макрообъектив PZ 20.03: фокус 0,2 м - 0,4 м
Широкоугольный объектив PZ 20.05: фокус 0,2 м - ∞
Телеобъектив I PZ 20.06: фокус 1,2 м - ∞
Телеобъектив II PA 20.06: фокус 0,6 м - ∞
Объектив F50 PZ 20.08: фокус 0,3 м - ∞
Дополнительно для диапазона 750 - 2400 °C:
Макрообъектив PA 40.01: фокус 0,086 м - 0,115 м


Электрические параметры:
Аналоговый выход — 0(4) - 20 mA линейный, переключаемый, масштабируемый
Сопротивление — ≤ 500 Ω
Аналоговый вход — 0 - 10 V
Переключаемый выход — 2 x Open Collector 24 V DC, ≤ 30 mA
Переключаемый вход — 2 x до 24 V
Интерфейсы — USB; RS 485
Питание — 24 V DC +10 % / -20 %
Потребление тока — ≤ 175 mA при 24 V DC


Камера:
Видеовыход — Composite PAL, 1 Vpp, 75 Ω


Функции:
Прицеливание через объектив; Лазерный указатель; Камера (опция); Дисплей — 4-значный красный светодиодный дисплей, высота цифр 8 мм; Индикатор состояния — 2 x LED; Элементы управления — 3 кнопки


Общие параметры:
Соединение — резьба M12, 8-контактный разъем
Температура окружающей среды — 0 - 65 °C
Температура хранения — -20 - +80 °C
Допустимая влажность — макс. 95 % отн. влажности (без конденсации)
Габариты — Ø 65 mm x 220 mm (макс. 277 mm)
Корпус — нержавеющая сталь V2A (1.4305)
Класс защиты — IP 65 по DIN 40050
Масса — около 0,9 kg


Настраиваемые параметры (выбор):

• Диапазон измерения
• Измеряемая величина и масштаб аналоговых входных/выходных сигналов
• Фильтр сглаживания
• Режим работы памяти и время удержания
• Эмиссия; Прозрачность; Компенсация отраженного окружающего излучения
• Пределы и режим работы аварийных контактов
• Параметры функции ATD; Функция линеаризации
• Светодиодный индикатор состояния; Симуляция тока и температуры
• Единица температуры °C/°F; Выбор канала измерения (двухцветный, однокolorный 1, однокolorный 2)
• Порог контроля загрязнения; Для моделей с камерой: функция TBC, баланс белого

Функции:
Сигнал о перегреве (если внутренняя температура превышает 80 °C, аналоговый выход показывает > 20,5 mA); Сервисная функция (эмуляция измеряемого значения или тока); ATD (Automatic Temperature Detection) для прерывистых процессов


Комплектация:
Пирометр CellaTemp PA; Соединительный кабель VK 02/A (5 m); Видеокабель VK 02/F (5 m) для моделей с встроенной камерой; USB-кабель VK 11/D (1,8 m); Программное обеспечение CellaView; Руководство (краткое)
