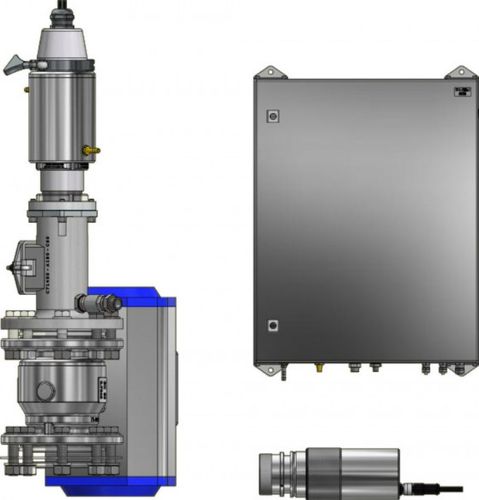

Измерительная система давления CellaTemp PA 40-K029

для измерения температурырасходас лазером

Комплект измерительной системы:

• Пирометр CellaTemp PA 40 AF 1
• Кронштейн крепления SK 824

Особенности:

• Двухцветный пирометр с фокусируемой оптикой в корпусе из нержавеющей стали
• Широкополосная антибликовая прецизионная линза
• 2 аналоговых выхода, 2 коммутируемых выхода, интерфейсы USB и RS-485
• Прицельное устройство: прицел через линзу
• Монтажная арматура с охлаждающим патрубком и продувкой воздуха для промышленного применения
• Пневматический и механический шаровой клапан
• Шкаф управления с системой управления для пневматического шарового клапана
• Датчик потока, регулятор давления и подключения для воздуха и сетевого питания

Комплектация:

• Пирометр CellaTemp PA
• Соединительный кабель VK 02/A (5 м)
• Видеокабель VK 02/F (5 м) для варианта с встроенной камерой
• USB-кабель VK 11/D (1,8 м)
• Программное обеспечение CellaView
• Руководство (краткое)

Измерительные / оптические данные (кратко):
Диапазон измерений: 500 - 3000 °C (в нескольких сегментах)
Спектральный диапазон: 0.95 / 1.05 µm
Принцип измерения: двухцветный (два спектральных канала)
Датчик: двойной фотодиод
Отношение дальности к пятну: 80 : 1
Форма измерительного поля: круглая
Объектив (стандарт): PZ 20.01 (фокус 0,4 м - ∞)
Доступные объективы (кратко): макро PZ 20.03 (0,2 м - 0,4 м), широкоугольный PZ 20.05 (0,2 м - ∞), теле PZ 20.06 (1,2 м - ∞) и PA 20.06 (0,6 м - ∞); для самых высоких диапазонов макрообъектив PA 40.01 (0,086 м - 0,115 м), объектив F50 PZ 20.08 (для 500 - 1400 °C) и т.д.
Фокусное расстояние: 0,4 м - ∞ (стандартный объектив)

Время отклика и точность:
Время отклика t98 по диапазону измерений:
- 500 - 1400 °C: ≤ 10 мс (T > 650 °C)
- 650 - 1700 °C: ≤ 20 мс (T > 650 °C) и ≤ 10 мс (T > 750 °C)
- 750 - 2400 °C: ≤ 10 мс (T > 950 °C)
- 850 - 3000 °C: ≤ 10 мс (T > 1050 °C)
Погрешность измерения: 1 % от показания температуры [°C]
Воспроизводимость: 2 K
Температурный коэффициент: 0,05 %/K
Разрешение токо­вого выхода: 0,2 K + 0,03 % от выбранного диапазона
Разрешение интерфейса: 0,1 K
Разрешение дисплея: 1 K

Электрические данные / интерфейсы:
Аналоговый выход: 0(4) - 20 mA линейный, переключаемый, масштабируемый
Сопротивление: ≤ 500 Ω
Аналоговый вход: 0 - 10 V
Коммутируемый выход: 2 x Open Collector 24 V DC, ≤ 30 mA
Коммутируемый вход: 2 x до 24 V
Интерфейсы: USB и RS 485
Питание: 24 V DC +10 % / -20 %
Потребление тока: ≤ 175 mA при 24 V DC

Камера / прицел / отображение:
Варианты прицеливания: прицел через линзу, лазерный указатель, камера (варианты модели)
Видеовыход (камера): Composite PAL, 1 Vpp, 75 Ω
Дисплей: 4-значный красный LED-дисплей, высота цифры 8 мм
Индикатор состояния: 2 x LED
Элементы управления: 3 кнопки

Общие параметры:
Подключение: резьба M12, 8-контактный разъём
Температура окружающей среды (эксплуатация): 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: 95 % отн. влажности макс. (без конденсации)
Габариты: Ø 65 mm x 220 mm (макс. 277 mm)
Корпус: нержавеющая сталь V2A (1.4305)
Класс защиты: IP 65 (по DIN 40050)
Вес: ок. 0,9 kg

Функции / настраиваемые параметры (обзор):
Сигнал о перегреве (если внутренняя температура > 80 °C, аналоговый выход показывает > 20,5 mA); моделирование измеряемого значения или тока; функция ATD (автоматическое определение температуры); фильтр сглаживания; установки эмиссии/прозрачности; компенсация отражённого фонового излучения; пределы и режимы контактного сигнала тревоги; линеаризация; измерительные каналы (двухцветный, одноканальный 1 и 2); порог контроля загрязнения; TBC и баланс белого для моделей с камерой.

Версия / информация по позиции:
Версия: CellaTemp PA 40-K029
Пример диапазона измерений (типовая конфигурация): 650 - 1700 °C
Артикул: 1112417

Технические характеристики:

• Продукт: Измерительная система PA 40-K029 (CellaTemp PA 40 AF 1 + монтаж SK 824)
• Принцип измерения: Двухцветный (двойная длина волны)
• Диапазон измерения: 500 - 3000 °C (сегментированный)
• Спектральный диапазон: 0.95 / 1.05 µm
• Отношение расстояния к пятну: 80 : 1
• Стандартный объектив: PZ 20.01 (фокус 0,4 m - ∞)
• Аналоговые выходы: 0(4) - 20 mA (2 канала)
• Коммутируемые выходы: 2 x Open Collector 24 V DC
• Интерфейсы: USB, RS 485
• Питание: 24 V DC (+10 % / -20 %)
• Корпус: нержавеющая сталь V2A (1.4305), защита IP65
• Габариты: Ø 65 mm x 220 mm (макс. 277 mm); Вес ≈ 0,9 kg
• В комплекте ПО: CellaView
