Измерительная система давления CellaTemp PA 40-K016

для измерения температурырасходас лазером

Описание изделия

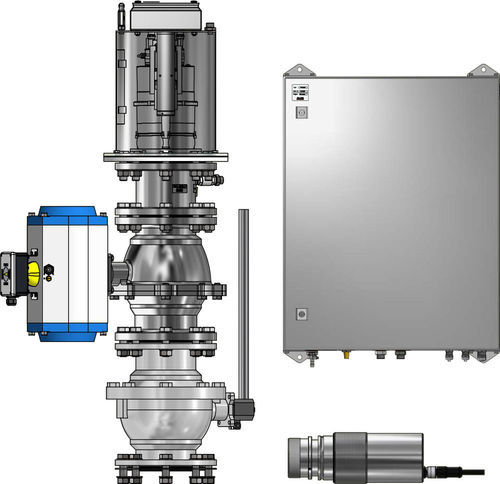

• Комплект измерительной системы: пирометр CellaTemp PA 40 AF 1; крепление SK 803.

Особенности

• Двухцветный пирометр с фокусируемой оптикой в корпусе из нержавеющей стали
• Широкополосная антирефлексная прецизионная линза
• 2 аналоговых выхода, 2 переключающих выхода, интерфейсы USB и RS 485
• Средство прицеливания: прицеливание через объектив
• Крепеж с охладительной арматурой и соплом продувки для промышленного применения
• Пневматический и механический шаровой кран
• Шкаф управления с системой управления пневматическим шаровым краном
• Контроль потока и регулятор давления, подключение для подачи воздуха и сети

Параметры измерения
Диапазон измерений: 500 - 3000 °C в нескольких сегментах
Датчик: двойной фотодиод
Спектральный диапазон: 0,95 / 1,05 µm
Время отклика t98: различные значения в зависимости от сегмента (примеры): 500 - 1400 °C: ≤ 10 ms (T > 650 °C); 650 - 1700 °C: ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750 - 2400 °C: ≤ 10 ms (T > 950 °C); 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Погрешность измерения: 1 % от показания [°C]
Повторяемость: 2 K
Температурный коэффициент: 0,05 %/K
Разрешение тока на выходе: 0,2 K + 0,03 % от выбранного диапазона
Разрешение интерфейса: 0,1 K
Разрешение дисплея: 1 K

Оптические варианты
Объективы и фокус (примеры): 500 - 1400 °C: объектив F50 PZ 20.08 фокус 0,3 м - ∞; для 650 - 1700 °C, 750 - 2400 °C и 850 - 3000 °C: стандартный объектив PZ 20.01 фокус 0,4 м - ∞; макрообъектив PZ 20.03 фокус 0,2 м - 0,4 м; широкоугольный PZ 20.05 фокус 0,2 м - ∞; телеобъектив I PZ 20.06 фокус 1,2 м - ∞; телеобъектив II PA 20.06 фокус 0,6 м - ∞; дополнительно для 850 - 3000 °C: макро PA 40.01 фокус 0,086 м - 0,115 м

Оптические / геометрические данные
Фокусное расстояние: 0,4 м - ∞ (стандартный объектив PZ 20.01)
Коэффициент расстояния: 80 : 1
Форма измерительного поля: круглое
Объектив: PZ 20.01
Принцип измерения: двухцветный
Вариант прицеливания: прицеливание через объектив

Электрические параметры
Аналоговый выход: 0(4) - 20 mA линейный, переключаемый, масштабируемый
Сопротивление: ≤ 500 Ω
Аналоговый вход: 0 - 10 V
Переключающий выход: 2 x Open Collector 24 V DC, ≤ 30 mA
Переключающий вход: 2 x до 24 V
Интерфейсы: USB и RS 485
Питание: 24 V DC +10 % / -20 %
Потребление тока: ≤ 175 mA при 24 V DC
Соединение: M12 резьба 8-контактный разъем

Камера / Прицел / Дисплей
Видео выход (для модели с камерой): Composite PAL, 1 Vpp, 75 Ω
Опции прицеливания: прицел через объектив, лазерный указатель, камера (варианты в зависимости от модели)
Дисплей: 4-значный красный LED-дисплей, высота цифр 8 mm
Индикатор состояния: 2 x LED
Элементы управления: 3 кнопки

Функции и возможности
Сигнал перегрева: при внутренней температуре > 80 °C аналоговый выход показывает значение > 20.5 mA
Сервисная функция: имитация измеряемого значения или тока
Функция ATD: автоматическое обнаружение температуры в прерывистых процессах
Другие функции: линеаризация, порог контроля загрязнения, имитация тока/температуры, выбираемые каналы измерения (двухцветный, одноканальный 1, одноканальный 2), единицы °C/°F

Общие параметры
Температура окружающей среды: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: макс. 95 % отн. влажности (без конденсации)
Габариты: Ø 65 mm x 220 mm (макс. 277 mm)
Корпус: нержавеющая сталь V2A (1.4305)
Класс защиты: IP 65 согласно DIN 40050
Вес: ок. 0,9 kg

Настраиваемые параметры (выборочно)
Диаpазон измерений; измеряемая переменная и шкала аналоговых вводов/выводов; фильтр сглаживания; режим работы памяти; время удержания памяти; эмиссионная способность; пропускание; компенсация отраженного окружающего излучения; пределы и режим контактов тревоги; параметры ATD (опция); линеаризация; индикация состояния LED; имитация тока и температуры; функция TBC и баланс белого для моделей с камерой

Комплект поставки
Пирометр CellaTemp PA; соединительный кабель VK 02/A (5 m); видеокабель VK 02/F (5 m) для моделей с встроенной камерой; USB-кабель VK 11/D (1,8 m); программное обеспечение CellaView; краткое руководство

Программное обеспечение
CellaView

Технические характеристики

• Модель / версия: CellaTemp PA 40-K016
• Диапазон измерений (основные сегменты): 500 - 3000 °C (несколько выбираемых сегментов)
• Принцип измерения: двухцветный (коэффициент) с опцией одноканальных режимов
• Спектральный диапазон: 0,95 / 1,05 µm
• Коэффициент расстояния: 80:1; форма измерительного поля: круглая; напр.: диаметр поля на 400 mm: 5,00 mm
• Типичные времена отклика: до ≤ 10 ms в зависимости от диапазона и температуры
• Точность: 1 % от показания; воспроизводимость 2 K
• Выходы / Интерфейсы: 2 аналоговых выхода, 2 переключающих выхода, USB, RS 485
• Питание: 24 V DC (+10 % / -20 %), ток ≤ 175 mA
• Корпус / Защита: нержавеющая сталь V2A (1.4305), IP65
• Температура эксплуатации: 0 - 65 °C; хранение: -20 - +80 °C
• Габариты / Вес: Ø 65 mm x 220 mm (макс. 277 mm) / ок. 0,9 kg
• В комплекте: CellaTemp PA, кабели (соединение, видео, USB), ПО CellaView, руководство
