Измерительная система для измерения температуры CellaTemp PX 40-K001

с лазеромоптическаяс камерой

Обзор продукта
Измерительная система с двухцветным пирометром для бесконтактного измерения температуры в промышленных процессах. Модель: CellaTemp PX 40-K001. Несколько доступных диапазонов измерения, покрывающих 500–3000 °C.

Состав изделия

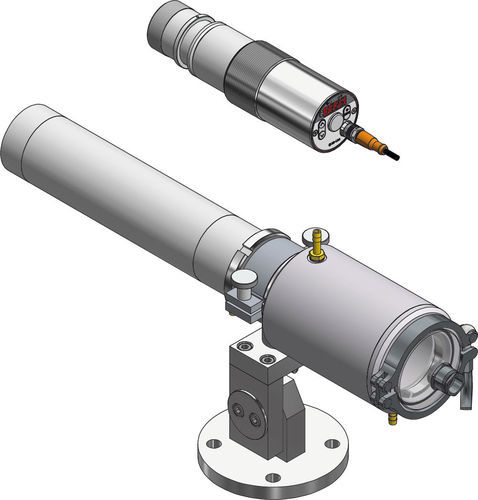

• Пирометр CellaTemp PX 40 AF 3
• Кронштейн крепления PA 83-010 (включает штуцер охлаждения и продувку воздухом)

Ключевые особенности

• Двухцветный пирометр с фокусируемой оптикой в корпусе из нержавеющей стали
• Широкополосная антибликовая прецизионная линза
• 1 аналоговый выход, 2 переключающих выхода, интерфейс IO-Link
• Прицеливание: лазерный указатель; опционально встроенная камера и видеовыход (зависит от модели)
• Крепёж с охлаждением и продувкой; гибко регулируемое крепление для промышленного применения

Параметры измерения (сводка)
Диапазон измерения: 500–3000 °C в выбираемых сегментах (например, 500–1400, 650–1700, 750–2400, 850–3000 °C).
Датчик: двойной фотодиод (двухцветный) с доступными одноцветными каналами.
Спектральный диапазон: 0,95 / 1,05 µm.
Время отклика t98: примерные значения зависят от диапазона и температуры (в высокотемпературных сегментах до ≤ 10 ms).
Погрешность измерения: 1 % от показания.
Повторяемость: 2 K. Температурный коэффициент: 0,05 %/K.
Разрешение: токовый выход 0,2 K + 0,03 % от выбранного диапазона; интерфейс 0,1 K; отображение 1 K.

Оптические варианты
Типичные объективы / линзы (примеры):

• F50 PZ 20.08: 500–1400 °C, фокус 0,3 m – ∞
• PZ 20.01 стандарт: 650–1700 / 750–2400 / 850–3000 °C, 0,4 m – ∞
• PZ 20.03 крупноплановая: 0,2 m – 0,4 m
• PZ 20.05 широкоугольная: 0,2 m – ∞
• PZ 20.06 телеобъектив I: 1,2 m – ∞; PA 20.06 телеобъектив II: 0,6 m – ∞
• PA 40.01 макро (850–3000 °C): 0,086 m – 0,115 m

Электрические параметры

• Аналоговый выход: 0(4)–20 mA, линейный, переключаемый, масштабируемый; нагрузка ≤ 500 Ω
• Переключающие выходы: 2 × Open Collector 24 V DC, ≤ 150 mA
• Интерфейс: IO-Link
• Питание: 24 V DC (+10 % / -20 %); потребление ≤ 175 mA (24 V DC)

Камера / прицел / дисплей / органы управления

• Видеовыход (модели с камерой): Composite PAL, 1 Vpp, 75 Ω
• Прицеливание: через объектив, лазерный указатель; камера опционально
• Дисплей: 4-значный красный LED (высота цифры 8 mm)
• Индикаторы состояния: 4 × LED; Управление: 3 кнопки

Общие параметры

• Соединение: M12 5-пиновое
• Температура окружающей среды: 0 – 65 °C; Хранение: -20 – +80 °C
• Допустимая влажность: ≤ 95 % отн. влажности (без конденсации)
• Размеры: Ø 65 mm × 220 mm (макс. 277 mm)
• Корпус: нержавеющая сталь V2A (1.4305); Класс защиты: IP65
• Вес: approx. 0.9 kg

Настраиваемые параметры (выбор)

• Масштабирование аналогового выхода и установка 0/4–20 mA
• Фильтр сглаживания, режим памяти, время удержания
• Эмиссивность и прозрачность
• Пороги и режим работы контактов тревоги
• Параметры ATD (Automatic Temperature Detection)
• Симуляция тока и температуры; единицы °C / °F
• Каналы измерения: двухцветный, одноцветный 1, одноцветный 2
• Порог мониторинга загрязнения
• Модели с камерой: функция TBC, баланс белого, номер точки измерения

Функции и комплект поставки (сводка)

• Сигнал перегрева (индикация при внутренней температуре > 75 °C)
• Сервисная функция: симуляция измеряемого значения или сигнала тока
• Функция ATD для прерывистых процессов
• Комплект поставки: пирометр CellaTemp PX, кабель подключения VK 02/L AF 1 (5 m), видеокабель VK 02/F (5 m) для моделей с камерой, краткое руководство

Поле измерения (примеры)
Версия: CellaTemp PX 40-K001.
Пример измерительного диапазона, указанный на сайте: 650–1700 °C (зависит от сегмента).
Пример расстояния фокусировки: 1.2 m – ∞ с телеобъективом PZ 20.06.
Коэффициент расстояния: 120 : 1. Форма поля измерения: круглая. Пример объектива: PZ 20.06.

Технические характеристики

• Модель / версия: CellaTemp PX 40-K001
• Диапазон измерения (сегменты): 500–3000 °C (в зависимости от сегмента)
• Принцип измерения: двухцветный (с доступными одноцветными каналами)
• Спектральный диапазон: 0,95 / 1,05 µm
• Коэффициент расстояния: 120 : 1
• Типичный объектив: телеобъектив PZ 20.06 (1.2 m – ∞)
• Время отклика: ≤ 10 ms (в зависимости от диапазона/температуры)
• Погрешность измерения: 1 % от показания
• Аналоговый выход: 0(4)–20 mA; переключающие выходы: 2 × Open Collector 24 V DC
• Интерфейс: IO-Link; Питание: 24 V DC
• Класс защиты: IP65; Корпус: нержавеющая сталь V2A
• Габариты / Вес: Ø 65 mm × 220 mm (макс. 277 mm) / approx. 0.9 kg
