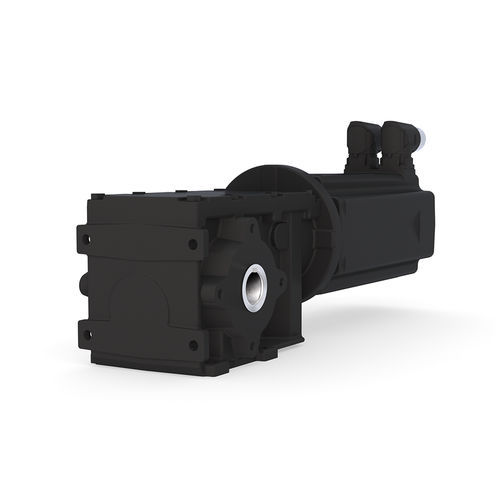

Асинхронный мотор-редуктор K_D / K_TA series

серводвигательс винтовой зубчатой передачейсо спиральным коническим редуктором

Общие сведения о продукте
Спирально-конические редукторы серии K предназначены для передачи крутящего момента в правоугольных приводах. Они разработаны для компактной установки при ограниченном монтажном пространстве и обеспечивают высокий КПД в широком диапазоне крутящих моментов (прибл. 55–12 200 Н·м). В сочетании с подходящими приводами возможна входная мощность до 45 кВт. Доступны варианты с выходом с обеих сторон и различные исполнения корпуса для гибкой интеграции.

Адаптеры для двигателей

• Двигатели IEC
• Двигатели NEMA
• Сервоприводы

Ключевые характеристики

• Несколько вариантов выходных валов и корпусов
• Вариант с двухсторонним выходным валом
• Усиленные подшипники для больших нагрузок
• Улучшенная защита уплотнений для тяжёлых условий
• Небольшой люфт для точного позиционирования

Технические данные (фрагмент)
K0 | T2 = 58 Nm | Передаточное отношение 3.56 … 44.20 | P1 = 0.75 kW | Выход Ø 20 x 40, H Ø 20
K1 | T2 = 110 Nm | Передаточное отношение 3.38 … 54.90 (3,959.5) | P1 = 1.5 kW | Выход Ø 25 x 50, H Ø 25
K2 | T2 = 205 Nm | Передаточное отношение 5.07 … 102.27 (5,483.4) | P1 = 3 kW | Выход Ø 25 x 50, H Ø 25
K3 | T2 = 400 Nm | Передаточное отношение 5.14 … 120.13 (8,059.3) | P1 = 4 kW | Выход Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
K4 | T2 = 745 Nm | Передаточное отношение 5.69 … 151.92 (10,485) | P1 = 7.5 kW | Выход Ø 40 x 80, H Ø 40
K5 | T2 = 1,430 Nm | Передаточное отношение 5.69 … 138.94 (11,426) | P1 = 15 kW | Выход Ø 50 x 100, H Ø 50
K6 | T2 = 2,550 Nm | Передаточное отношение 6.35 … 160.53 (13,818) | P1 = 22 kW | Выход Ø 60 x 120, H Ø 60
K7 | T2 = 4,880 Nm | Передаточное отношение 7.29 … 183.21 (14,283) | P1 = 30 kW | Выход Ø 75 x 140, H Ø 70
K8 | T2 = 7,960 Nm | Передаточное отношение 8.11 … 144.68 (16,285) | P1 = 45 kW | Выход Ø 90 x 170, H Ø 90
K9 | T2 = 12,200 Nm | Передаточное отношение 8.22 … 137.36 (19,466) | P1 = 90 kW | Выход Ø 110 x 210, H Ø 100

Варианты исполнения редуктора

• С опорными лапами — K_A
• Насадная конструкция — K_B
• Насадная с опорой на момент — K_BT1
• Фланцевое исполнение — K_C
• Насадная + опорная площадка — K_D
• Фланцевое + опорная площадка — K_E

Варианты выходного вала

• Полый вал — без обозначения
• Цельный вал — обозначение: V
• Полый вал со сжимающим диском — обозначение: S

Технические характеристики

• Диапазон крутящего момента: прибл. 55–12 200 Н·м
• Входная мощность: до 45 кВт в зависимости от размера и конфигурации
• Правоугольное исполнение с высоким КПД
• Разнообразие монтажных и валовых вариантов для гибкой интеграции
• Адаптеры для двигателей IEC, NEMA и серводвигателей
• Конструктивные особенности: усиленные подшипники, улучшенные уплотнения, малый люфт
