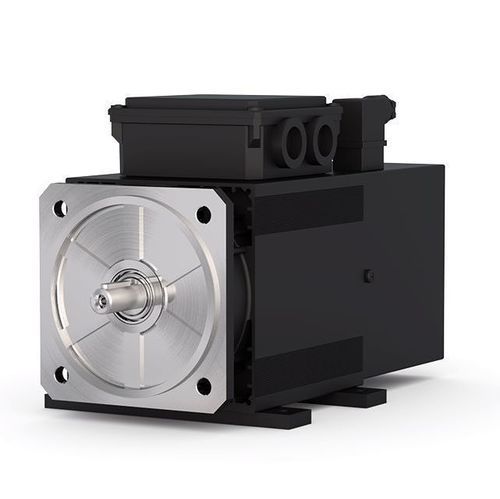

Двигатель AC AL4

асинхронныйиндукционный3-фазный

Обзор
Серия AL4 от KEB — это семейство трёхфазных асинхронных (короткозамкнутых) двигателей, специально разработанных для работы с частотными преобразователями в соответствии с IEC 60034‑25. Серия выполнена в 4‑полюсном исполнении, включает пять типоразмеров с диапазоном мощностей от 0,37 кВт до 55 кВт и доступна в степенях защиты IP54 и IP23.

Производитель / Конструкция
Двигатели производит Brusatori для KEB. Конструкция AL4 обеспечивает оптимальное соотношение мощности и габаритов для асинхронных двигателей и стабильные динамические характеристики при изменении скорости и момента во всём диапазоне оборотов. Доступны стандартные исполнения, возможна адаптация под требования заказчика. Подходит для применения в машинах и установках и как вариант замены при модернизации с DC‑приводов.

Интеграция с приводом
Двигатели AL4 предназначены для работы в составе приводов, например с COMBIVERT F6. Системы могут поставляться без датчика положения или с датчиком; при необходимости доступны комплектованные кабели энкодера. Двигатель и привод согласованы для обеспечения высокой эффективности и упрощённого ввода в эксплуатацию.

Основные моменты

• Асинхронные сервоприводные двигатели для работы с частотными преобразователями
• Хорошая динамика и управляемость в широком диапазоне скоростей
• Компактны для диапазона мощности 0,37 кВт – 55 кВт
• Совместимы с контроллерами COMBIVERT F6 для формирования сервосистем
• Универсальны для машин и установок; вариант замены DC‑приводов

Технические данные (сводная таблица)
Высота/размер | Ном. скорости n_nom [rpm] | Ном. моменты T_n [Nm]
71/C | 1 300 … 3 000 | 2,5 … 4
80/D | 1 300 … 2 900 | 5 … 8
90/E | 1 300 … 3 000 | 10 … 29
100/G | 500 … 3 000 | 3 … 41
132‑IP54/H | 1 100 … 3 200 | 72 … 180
132‑IP23/H | 1 100 … 3 200 | 94 … 244

Свойства (сводка)
Исполнение | IM B5 для 71/C, 80/D, 90/E
| IM B35 для 100/G, 132/H
Охлаждение | IC 416 (IP54); IC 06 (IP23) согласно IEC EN 60034‑6
Вал | с шпонкой (опция: вал без шпонки)
Класс балансировки | G 2.5 согласно ISO 1940‑1 (с полу‑шпонкой CEI 2‑23)
Класс защиты | IP54 для 71/C, 80/D, 90/E, 100/G, 132/H; IP23 для 132/H
Изоляция обмоток | Класс H согласно CEI EN 60034‑1
Температурный класс | Класс F согласно CEI EN 60034‑1
Тепловая защита | Замкнутый контакт 140 ±5 °C, макс. 250 Vac / 6 Aac
Диапазоны температур | Работа: +5 °C до +40 °C; Хранение: -20 °C до +70 °C
Монтажное положение | любое
Цвет | чёрный RAL 9005

Опции

• Исполнения IM B3 / B35 / B14 для 71/C, 80/D, 90/E
• Вал без шпонки
• Роликовый подшипник для 100/G и 132/H
• Пружинный удерживающий тормоз
• Специальная обмотка – адаптированное напряжение / частота
• Маслосъём с торца A
• Инкрементальный энкодер, программируемый (от 0 до 10 000 ppr)
• Sinus‑Encoder 1 Vpp – 1024 ppr
• Абсолютный энкодер Singleturn / Multiturn (Hiperface)
• Резольвер 2‑полюсный, 7 Vrms, передаточное отношение 0,5

Документация
Доступны каталог и эксплуатационная документация по серии AL4 (каталог AC Servo motors series AL4 и руководство Brusatori).

Характеристики / технические спецификации

• Семейство / серия: AL4 (AC сервомоторы / асинхронные двигатели)
• Предназначены для работы с преобразователем частоты (IEC 60034‑25)
• Трёхфазные асинхронные двигатели с короткозамкнутым ротором
• 4‑полюсная конструкция
• Диапазон мощности: 0,37 кВт – 55 кВт
• Классы защиты: IP54 и IP23 (в зависимости от версии)
• Охлаждение: IC 416 для версий IP54, IC 06 для версий IP23
• Ном. скорости и ном. моменты по размерам: см. таблицу Технические данные выше
• Класс изоляции обмоток H; температурный класс F
• Класс балансировки: G 2.5 (ISO 1940‑1)
• Тепловая защита: замкнутый контакт 140 ±5 °C (макс. 250 Vac / 6 Aac)
• Температура эксплуатации: +5 °C до +40 °C; хранение: -20 °C до +70 °C
• Монтажные положения: любые; фланцевые/ножные исполнения IM B5 / IM B35 / опции IM B3 / B14
• Опции энкодеров (инкрементальные, Sinus, абсолютные Hiperface), резольвер и удерживающий тормоз
• Производитель двигателей: Brusatori (изготовлено для KEB)
