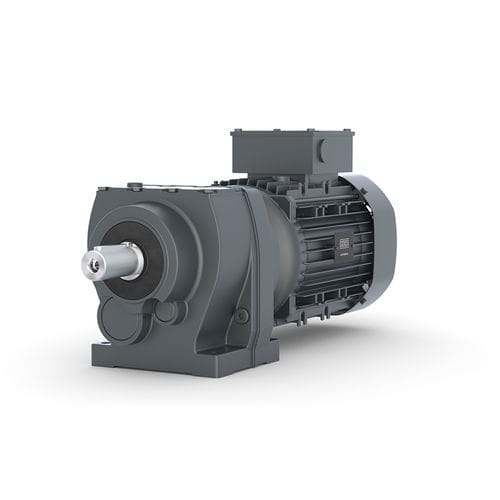

Асинхронный мотор-редуктор G_D / G_TA series

ACс постоянными магнитамис прямыми зубьями

Обзор продукта Косозубые цилиндрические редукторы серий G_D… / G_TA… обеспечивают компактное и эффективное решение для широкого круга промышленных применений. В сочетании с двигателями KEB мощностью до 45 кВт возможны различные конфигурации привода. Диапазон крутящих моментов составляет от 60 Н·м до 13 600 Н·м, предлагаются тонко градуированные передаточные числа для передачи мощности и скорости. Модульная конструкция и многочисленные опции позволяют формировать индивидуальные решения для разных установок.

Осевая компоновка / конструкция Параллельные оси в классическом исполнении с цельным выходным валом. Редукторы серии G могут поставляться с моторными адаптерами под разные стандарты либо с свободным входным валом вместо двигателя.

Моторные адаптеры

• IEC двигатели
• NEMA двигатели
• Сервоприводы

Ключевые характеристики

• Исполнение на лапах или с фланцем
• Низкий люфт шестерен
• Усиленные подшипники
• Улучшенные уплотнения

Технические данные (кратко)

• G0 | T2: 60 Н·м | Передаточное число: 3,46 … 72,75 | P1: 0,75 кВт | Выходной вал: Ø 20 x 40
• G1 | T2: 117 Н·м | Передаточное число: 3,37 … 115,34 (6.085,3) | P1: 1,5 кВт | Выходной вал: Ø 20 x 40
• G2 | T2: 235 Н·м | Передаточное число: 3,49 … 153,41 (10.074) | P1: 3 кВт | Выходной вал: Ø 25 x 50
• G3 | T2: 480 Н·м | Передаточное число: 3,56 … 177,27 (11.893) | P1: 5,5 кВт | Выходной вал: Ø 30 x 60, Ø 35 x 70
• G4 | T2: 875 Н·м | Передаточное число: 3,61 … 210,05 (12.756) | P1: 11 кВт | Выходной вал: Ø 40 x 80
• G5 | T2: 1 630 Н·м | Передаточное число: 3,85 … 186,77 (13.862) | P1: 18,5 кВт | Выходной вал: Ø 50 x 100
• G6 | T2: 2 800 Н·м | Передаточное число: 3,96 … 221,95 (14.755) | P1: 22 кВт | Выходной вал: Ø 60 x 120
• G7 | T2: 4 880 Н·м | Передаточное число: 4,34 … 250,97 (19.566) | P1: 30 кВт | Выходной вал: Ø 75 x 140
• G8 | T2: 8 900 Н·м | Передаточное число: 5,92 … 186,96 (19.895) | P1: 45 кВт | Выходной вал: Ø 90 x 170
• G9 | T2: 13 600 Н·м | Передаточное число: 5,43 … 157,04 (22.255) | P1: 90 кВт | Выходной вал: Ø 110 x 210

Варианты исполнения / опции Доступные исполнения: на лапах (G_A), с фланцем (G_C), комбинированное лапы‑фланец (G_E).

Характеристики / Технические спецификации

• Обозначение серии: G_D… / G_TA…
• Диапазон крутящего момента: 60 Н·м до 13 600 Н·м
• Максимальная входная мощность по размерам: от 0,75 кВт (G0) до 90 кВт (G9)
• Доступные передаточные числа: многорежимные диапазоны по размерам (см. технические данные)
• Варианты монтажа: лапы, фланец, лапы‑фланец
• Диаметры выходных валов зависят от размера (напр.: Ø 20 x 40 до Ø 110 x 210)
• Совместим с моторными адаптерами для IEC, NEMA и сервоприводов
• Основные преимущества: компактная компоновка для заданного крутящего момента, низкий люфт, усиленные подшипники, улучшенные уплотнения
