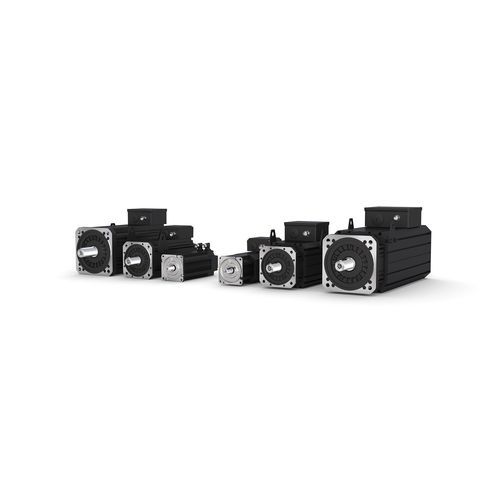

Серводвигатель 24 В DL series

400 Вс тормозомс кодирующим устройством

Обзор
Когда требуется высокая производительность, серводвигатели синхронные с постоянными магнитами KEB серии DYNAMIC LINE (DL3, DL4) подходят для таких задач. Серия охватывает широкий диапазон крутящих моментов и предлагает различные варианты охлаждения и интеграции: DL4 ≈ 11–520 Нм, DL3 ≈ 0,2–70 Нм. DL3 и DL4 доступны в исполнении без вентиляции или с принудительным воздушным охлаждением; для DL4 дополнительно возможна жидкостная система охлаждения. Моторы легко комбинируются с редукторами через адаптеры.

Ключевые моменты

• Синхронные серводвигатели с постоянными магнитами для требовательных серво-приложений
• Высокая плотность мощности для разных размеров
• Различные варианты конфигурации (охлаждение, тормоза, энкодеры)
• Подготовлены к интеграции с приводными контроллерами KEB (F6 / S6)

DYNAMIC LINE DL4 — Технические данные (фрагмент)
Скорость вращения: 1 000–3 000 об/мин · Системное напряжение: 400 В
Размер | Момент M0
SE | … 48 Nm
SF | … 172 Nm
SG | … 520 Nm

DYNAMIC LINE DL4 — Опции / Особенности

• Охлаждение: без вентиляции, принудительное воздушное; дополнительно для DL4: жидкостное охлаждение
• Подготовлены для электрической и функциональной интеграции с контроллерами F6 / S6
• Доступны различные варианты энкодеров (резольвер, абсолютные энкодеры, HIPERFACE®)

Тормоз

• Постоянно-магнитный тормоз или пружинный тормоз
• Напряжение питания: 24 V DC
• Примеры тормозных моментов по размерам: SE = 32 Nm (постоянный магнит), SF = 130 Nm (постоянный магнит), SG (пружинный) = 350 Nm (SG 2 & 4) / 700 Nm (SG 6 & 8)

Энкодер

• Резольвер: опция, доступен с функциональной безопасностью
• Абсолютный энкодер: singleturn или multiturn; доступен интерфейс HIPERFACE®

Аксессуары

• Принудительная вентиляция (увеличивает момент трения и номинальный момент); подключение: 1 × 230 V
• Питательные и энкодерные кабели, адаптерные интерфейсы для интеграции в приводы и редукторы

Жидкостное охлаждение

• Дополнительная опция охлаждения двигателя (DL4)
• Повышенная продолжительная мощность по сравнению с принудительно вентилируемыми двигателями
• Предназначено для машин и систем с жидкостным контурами охлаждения

DYNAMIC LINE DL3 — Технические данные (фрагмент)
Скорость вращения: 1 000–8 000 об/мин · Системное напряжение: 400 В (размеры A–F) / 230 В (размер 0)
Размер | Момент M0
0_SMHF | … 0,5 Nm
A_SMHF | … 1,2 Nm
B_SMHF | … 3,2 Nm
C_SMHF | … 5,6 Nm
D_SMHF | … 11,4 Nm
E_SMHF | … 29 Nm
F_SMHF | … 72 Nm

Применение и интеграция
Моторы DL3 и DL4 предназначены для высокопроизводительных серво-приложений в промышленных машинах. Они могут комбинироваться с редукторами и подготовлены к кабельной и функциональной интеграции с приводами KEB COMBIVERT (F6, S6). Адаптеры и аксессуары упрощают системную интеграцию.

Характеристики / Технические спецификации

• Название серии: DYNAMIC LINE (DL3, DL4)
• Тип двигателя: синхронные серводвигатели с постоянными магнитами
• Номинальные моменты DL4: ≈ 11–520 Нм (в зависимости от размера SE / SF / SG)
• Номинальные моменты DL3: ≈ 0,2–70 Нм (размеры 0 / A / B / C / D / E / F)
• Варианты охлаждения: без вентиляции, принудительное воздушное, жидкостное (DL4)
• Варианты тормозов: постоянный магнит или пружинный (24 V DC)
• Варианты энкодеров: резольвер (опционально с Safety), абсолютные singleturn/multiturn, HIPERFACE®
• Диапазоны скоростей: DL4 ~1 000–3 000 об/мин; DL3 ~1 000–8 000 об/мин
• Подготовлены для интеграции с приводами KEB COMBIVERT (F6 / S6)
