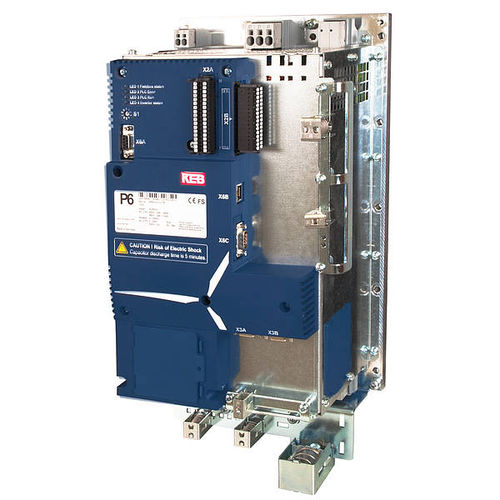

ИБП с электрическим питанием COMBIVERT P6

ACтрехфазовыйкомпактный

Обзор
COMBIVERT P6 от KEB объединяет в едином компактном устройстве инвертор для управления шагом лопастей (pitch), управление и питание тормоза, зарядное устройство для энергохранилища и встроенный ПЛК. Он регулирует угол лопастей для оптимизации мощности турбины и при неисправностях быстро выполняет безопасный вывод лопастей из ветра, предотвращая превышение оборотов. Подходит для наземных и морских систем pitch в разных классах мощности.

Ключевые характеристики

• Широкий диапазон мощности (18–42 кВт)
• Встроенный ПЛК с мониторингом и настраиваемыми библиотеками
• Безопасный вывод, проверенный TÜV, достигает PL d (EN ISO 13849-1)
• Управление тормозом и питание тормоза (24 В и опции высокого напряжения)
• Зарядное устройство для системы накопления энергии

Функциональная безопасность в приложениях pitch
При обнаружении критических для безопасности условий устройство автономно выполняет безопасный вывод: лопасти быстро и надёжно выводятся из ветра, защищая турбину от опасного превышения оборотов. TÜV Rheinland подтверждает достижение PL d в соответствии с EN ISO 13849-1.

Программные пакеты
Встроенный ПЛК программируемый и содержит базовую библиотеку управления. Extended Pitch Library предоставляет предопределённые функциональные блоки для типичных задач pitch, что позволяет интегратору реализовать специфические интерфейсы установки. Поддерживается гибкая конфигурация ПО под разные требования.

Питч-двигатели
KEB поставляет подходящие двигатели для pitch на весь диапазон мощностей: высокодинамичные, виброустойчивые серводвигатели с надёжными энкодерами и стопорными тормозами KEB fail-safe. Доступны варианты с защитой IP65 и антикоррозионным покрытием для морских условий, а также версии Hot Climate (HCV) и Cold Climate (CCV). Поставляются предварительно собранные кабели двигателя и датчиков с коннекторами для упрощения монтажа.

Области применения

• Системы pitch для ветроэнергетических установок (onshore и offshore)
• Особые приводные системы, требующие интегрированного ПЛК и функций управления тормозом

Технические данные
Класс питания: 3-фазный, 400 V AC
Диапазон мощности: 18 kW … 42 kW
Номинальный выходной ток: 45 A … 120 A, пиковые значения до 350 A (короткое время)
Частотный диапазон: 0 … 200 Hz
Питание тормоза: 24 V; тормоз высокого напряжения 50 V … 300 V
EMC-фильтр: встроенный, класс C2
Полевая шина: PROFIBUS, CANopen, Interbus, PROFINET Slave, Powerlink Controlled Node, EtherCAT Slave

Характеристики

• Объединённые функции: инвертор pitch, управление и питание тормоза, зарядное устройство для накопителя энергии, встроенный ПЛК
• Безопасность: TÜV-проверенный безопасный вывод, достигающий PL d (EN ISO 13849-1)
• Высокая степень интеграции: компактная и прочная конструкция для onshore/offshore
• Расширенные программные опции и предопределённые функциональные блоки для pitch
• Соответствующие двигатели pitch с fail-safe тормозами, опции IP65 и антикоррозия; варианты HCV/CCV
