Вращающийся коллектор для CAN bus DHS099F-39

электрическийпромышленныйиз ПТФЭ

Краткое описание

• Продукт: Водонепроницаемое скользящее кольцо OD 99 мм для электровывесного экскаватора
• Модель: DHS099F-39
• Всего цепей: 39 (24 силовые + 15 сигнальные)
• Номинальный ток: Силовые: 30A, Сигнальные: 10A
• Номинальное напряжение: 0~380VAC/VDC
• Материал контактов: золото-золото
• Рабочая скорость: 0~300 rpm
• Класс защиты: IP65
• Применение: Электрический экскаватор / строительная техника

Обзор продукта

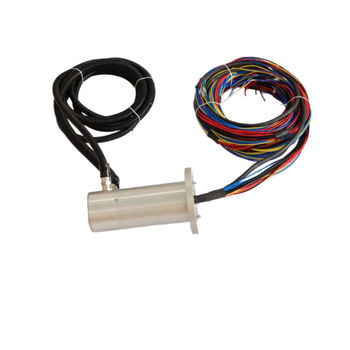

DHS099F-39 — прочное комбинированное скользящее кольцо, разработанное для электрических экскаваторов и проектов переоборудования с дизеля на электротягу. Устанавливается в центре поворота экскаватора для передачи электрической энергии и управляющих сигналов от неподвижного нижнего шасси (аккумулятор / источник питания) к вращающейся верхней структуре (кабина, поворотный мотор, мотор гидр. насоса, контроллеры, датчики). С наружным диаметром 99 мм, герметичным корпусом из алюминиевого сплава по IP65 и раздельными камерами для мощности/сигнала он устраняет запутывание кабелей, прерывание сигналов и разрывы высокого напряжения при непрерывном 360° вращении.

Ключевые характеристики

• Комбинированная многоканальная конструкция – 24 силовых + 15 сигнальных цепей в одном компактном блоке
• Высокая пропускная способность по току – 30A на силовую цепь, подходит для главного привода и насосного мотора электровых экскаваторов
• Стабильная передача сигналов – выделенные CAN-L/CAN-H цепи, экранированные сигнальные провода, отсутствие наводок от питания
• Защита IP65 – пылезащитный и устойчивый к водяным струям, подходит для стройплощадки, добычи и уличной эксплуатации
• Золото-золото контакты – низкий уровень электрического шума, низкий износ, длительный срок службы
• Поддержка энкодера – опциональная цепь энкодера для угла поворота / обратной связи
• Фланцевое крепление – простая интеграция с центральным поворотным узлом
• Удобство обслуживания – гофрированная гофра на выходах ротора, четкая маркировка статора/ротора

Технические характеристики
Модель: DHS099F-39
Наружный диаметр: Ø99 mm
Всего цепей: 39 (24 силовые + 15 сигнальные)
Номинальный ток: Силовые 30A / цепь, Сигнальные 10A / цепь
Номинальное напряжение: 0–380V AC/DC
Рабочая скорость: 0–300 rpm
Сопротивление изоляции: Силовые ≥1000MΩ @1000VDC; Сигнальные ≥500MΩ @500VDC
Диэлектрическая прочность: Силовые 1500VAC; Сигнальные 500VAC
Динамическое сопротивление: <10 mΩ
Материал контактов: золото-золото
Корпус: алюминиевый сплав
Класс защиты: IP65
Рабочая температура: -20°C ~ +80°C
Выводы: AWG14 Teflon (питание), 1mm² экранированный (сигнал)
Срок службы: 10 миллионов оборотов

Применение в электрических экскаваторах

• Нижняя сторона машины (статор / внутренняя кольцо) – подключается к батарейному блоку шасси или к 380V питанию через тянущийся кабель
• Верхняя сторона машины (ротор / внешнее кольцо) – подключается к поворотному мотору, насосному мотору, контроллеру кабины, камере, датчикам
• Передаваемые цепи включают: высокотоковое DC/AC питание для поворотного мотора и привода гидравлического насоса; 24V вспомогательное питание для контроллера, дисплея, освещения; CAN-шина между BMS, MCU и верхним контроллером; энкодер / обратная связь по углу; сигналы давления, наклона и температуры

Почему IP65 + OD99 для переоборудования экскаватора

• OD99mm подходит для типового пространства центрального поворотного фланца экскаваторов 7–24 т
• IP65 выдерживает пыль, дождь и брызги грязи на стройплощадке; может быть обновлен до IP67 для горных работ
• Раздельные камеры мощность/сигнал предотвращают помехи CAN от пусковых токов мотора
• Золотые контакты + Teflon-проводка снижают нагрев при непрерывной эксплуатации
