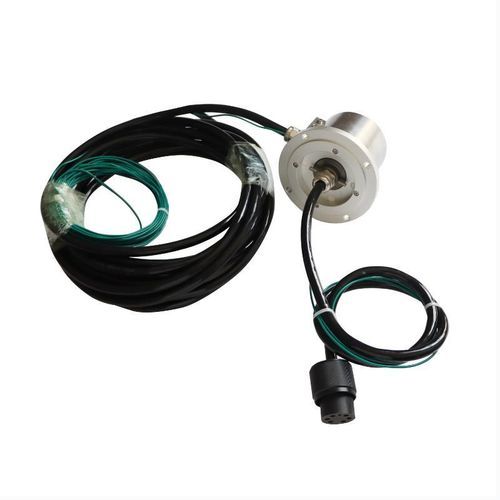

Вращающийся коллектор для кабельного барабана DHS090-6

морскойиз нержавеющей сталиалюминиевый сплав

Краткое описание
DHS090-6 Водонепроницаемый скользящий контакт IP68, наружный диаметр 90 мм, 6 цепей, с герметичными кабелями и водонепроницаемыми разъемами. Разработан для морских кабельных барабанов и жестких подводных условий, обеспечивает надежную передачу питания и сигналов при непрерывном вращении.

Ключевые моменты

• Реальная защита IP68 — Полная пылезащита и устойчивость к погружению, предназначен для кабельных барабанов, офшорных лебедок и подводного оборудования.
• Герметичные кабели и водонепроницаемые разъемы — Оснащен герметичными кабелями и разъемами с рейтингом IP68, предотвращающими попадание воды на выходе.
• Компактный Ø 90 мм — Компактная конструкция, простая интеграция в кабельные барабаны, катушки и вращающееся оборудование.
• Конфигурация 6 цепей — Поддерживает комбинированную передачу питания и сигналов, удовлетворяя смешанные требования к передаче в одном блоке.
• Коррозионностойкость и долговечность — Корпус из алюминиевого сплава или нержавеющей стали с морским уплотнением, ресурс до 80 миллионов оборотов, безобслуживаемая работа.
• Кастомизация — Количество цепей, номинальный ток, длина кабеля и тип разъема доступны для индивидуальных решений.

Технические характеристики проводящего скользящего контакта
Модель: DHS090-6
Количество цепей: 7 цепей всего: • 2 цепи @ 30A (питание) • 2 цепи @ 10A (питание) • 2 цепи (экранированный сигнал)
Номинальное напряжение: 24V ~ 220V AC/DC
Материал контакта: Драгоценный металл
Спецификация провода: Кабели, поставляемые заказчиком (настраиваемые)
Степень защиты: IP68 (пыленепроницаемо и погружаемо)
Материал корпуса: Алюминиевый сплав
Скорость вращения: 0 ~ 100 об/мин
Сопротивление изоляции: ≥ 500 MΩ @ 1000V DC (норма влажности)
Диэлектрическая прочность: ≥ 1000V @ 50Hz (между соседними цепями)
Температура эксплуатации: -20°C ~ +80°C
Рабочая влажность: 60% RH или выше

Ключевые особенности и преимущества

• Максимальная водонепроницаемость IP68: Разработан для погружения и крайне влажных условий, подходит для морских кабельных барабанов, подводных камер и ROV.
• Гибридная передача питания и сигналов: Комбинирует силовые цепи большой нагрузки (30A) с чувствительными экранированными каналами сигналов в одном компактном блоке.
• Исключительная изоляция: Выдерживает высоковольтные испытания (≥1000V) и сохраняет высокое сопротивление изоляции (≥500 MΩ), предотвращая короткие замыкания в системах 24V–220V.
• Коррозионностойкий алюминиевый корпус: Прочный корпус из алюминиевого сплава обеспечивает жесткость и коррозионную стойкость в соленых или химически агрессивных средах.
• Низкое трение и долгий срок службы: Контакты из драгоценного металла минимизируют износ при непрерывном вращении (до 100 об/мин), обеспечивая надежную работу с низким обслуживанием.

Типичные применения

• Морское оборудование: Кабельные барабаны, лебедки и вращающиеся соединения на судах.
• Подводная робототехника: ROV, водолазное оборудование и спасательные системы.
• Офшорная нефтегазовая промышленность: Вращающиеся разъемы в суровых погодных и влажных условиях.
• Тяжелая промышленность: Влажная химическая обработка и наружное строительное оборудование.

Варианты настройки

• Длина и тип кабеля: Укажите длины проводов статора и ротора; кабели, поставляемые заказчиком, могут быть интегрированы.
• Масштабирование напряжения и тока: Настройте конфигурацию цепей в соответствии с потребностями питания.
• Типы разъемов: Выбор военных или промышленных стандартных разъемов (например, MIL-DTL-38999, BNC и т.д.).
• Специальное уплотнение: Усиленные варианты уплотнения для более глубокой погружной эксплуатации или высоконапорных применений.

Характеристики / Технические спецификации

• Модель: DHS090-6
• Наружный диаметр: 90 мм
• Степень защиты: IP68 (пыленепроницаемо и погружаемо)
• Цепи / распределение тока: В спецификации указано 7 цепей: 2 × 30A (питание), 2 × 10A (питание), 2 × экранированный сигнал (примечание: заголовок продукта ссылается на 6 цепей; в таблице указано 7 всего)
• Номинальное напряжение: 24V ~ 220V AC/DC
• Материал контакта: Драгоценный металл
• Материал корпуса: Алюминиевый сплав
• Скорость вращения: 0–100 об/мин
• Сопротивление изоляции: ≥ 500 MΩ @ 1000V DC (нормальная влажность)
• Диэлектрическая прочность: ≥ 1000V @ 50Hz (между соседними цепями)
• Температура эксплуатации: -20°C до +80°C
• Рабочая влажность: 60% RH или выше
• Спецификация провода: Кабели, поставляемые заказчиком (настраиваемые)
