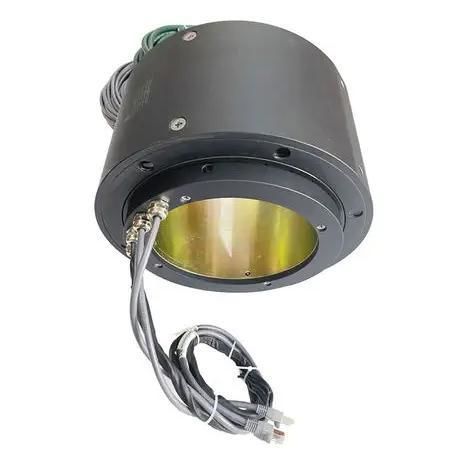

Вращающийся коллектор через Ethernet DHK195F

100 Mbpsс проходом в центредля нефтехимической промышленности

Взрывозащищенное скользящее кольцо с большим диаметром отверстия 190 мм Класс взрывозащиты: Ex d IIB T4 Gb Доступно для индивидуальной настройки, стандартный ID 3-500 мм, OD 10-800 мм Разработано для сценариев с риском взрыва, это взрывозащищенное скользящее кольцо обеспечивает надежную передачу мощности и сигналов на 360° с надежными функциями безопасности. Сертифицировано по Ex d IIB T4 Gb, сочетает строгую взрывозащиту с высокопроизводительной инженерией. Ключевые характеристики: - Размеры: Внутренний диаметр 195 мм, внешний диаметр 320 мм - Сигналы: 2 группы передачи сети 100 Мбит/с - Каналы: Всего 15 (5 силовых цепей × 20A; 10 сигнальных цепей × 5A, включая 2 экранированные цепи для сетевых сигналов) - Напряжение: 0~440VAC/240VDC - Сопротивление изоляции: 1000MΩ (силовые цепи @1000VDC); 500MΩ (сигналы @500VDC) - Диэлектрическая прочность: 1500VAC/50Hz (60с, 1мА для силовых цепей) - Изменение динамического сопротивления: <10мΩ - Рабочая скорость: 0~100 об/мин - Среда: -20℃~+80℃, <70% влажности - Защита: Класс IP65; Структурный материал Q235A с контактами из благородного металла (золото) для низкопотерьной связи - Дополнительная функция: Водонепроницаемый металлический разъем с замком для улучшенной герметизации. Идеально подходит для промышленного оборудования, требующего безопасного и стабильного вращения в взрывоопасных атмосферах, это скользящее кольцо обеспечивает бесперебойную работу даже в суровых условиях. • Типичные применения: 1. Нефтяная, газовая и химическая промышленность Характеристики риска: Среда часто содержит легковоспламеняющиеся газы (например, метан, водород), летучие жидкости (например, бензин, бензол) или горючие пыли. Статическое электричество и электрические искры могут легко вызвать взрывы. Типичное оборудование: - Вращающееся оборудование на нефтеперерабатывающих/химических заводах: Такие как мешалки реакторов, вращающиеся соединения для трубопроводов, мешалки для резервуаров и центрифуги. Скользящие кольца должны передавать мощность двигателя (например, 220VAC/380VAC), сигналы датчиков (например, мониторинг температуры и давления) и команды управления, соблюдая взрывозащищенные сертификаты (например, Ex d IIB T4 Gb). - Морские нефтегазовые платформы: Системы привода вращающихся бурильных труб на морских буровых платформах и вращающиеся соединители для нефтегазопроводов. Эти устройства требуют устойчивости к соляному туману и влажности, а также соответствия взрывозащищенным стандартам морской среды (например, Ex d I M2). 2. Угольные шахты и горнодобывающая промышленность Характеристики риска: Подземный газ (в основном метан), угольная пыль и смеси воздуха могут образовывать взрывоопасные газы. Электрические искры, возникающие во время работы оборудования, представляют значительные опасности. Типичное оборудование: - Подземные вращающиеся машины в угольных шахтах: Такие как подъемные барабаны для добычи, рабочие колеса вентиляторов и вращающиеся соединения в режущем участке угольных шахтеров. Скользящие кольца должны передавать высокие токи (например, мощность двигателя), сигналы энкодеров (для управления скоростью) и иметь высокие классы защиты (IP65/IP67), чтобы выдерживать влажную и пыльную подземную среду. - Горнодобывающее дробильное/сортировочное оборудование: Вращающиеся валы для вибрационных грохотов и вращающиеся электрические соединения для подшипников роторов дробилок. Эти устройства требуют ударопрочности и износостойкости, чтобы предотвратить простои оборудования или воспламенение газа от искр из-за отказов скользящих колец. • Описание наименования продукта: (1) Тип продукта: DH—электрическое скользящее кольцо (2) Метод установки: K—сквозное отверстие (3) Диаметр отверстия продукта со сквозным отверстием 195 мм F—Взрывозащищенное (4) Общее количество цепей: 15 цепей (5) Номинальный ток или он не будет отмечен, если он проходит через другой номинальный ток для цепей. (6) Идентификационный номер: –XXX; Чтобы различать различные спецификации одной и той же модели продукта, после названия добавляется идентификационный номер. Например: DHK080-24 имеет два набора продуктов с одинаковым названием, длина кабеля, разъем, метод установки и т.д. различны, вы можете добавить идентификационный номер: DHK080-24-002; если в будущем будет больше этой модели, и так далее -003, -004 и т.д. - Технические характеристики / Особенности: - Класс взрывозащиты: Ex d IIB T4 Gb - Внутренний диаметр: 195 мм - Внешний диаметр: 320 мм - 2 группы сетевых сигналов 100 Мбит/с - 15 каналов (5 мощность × 20A, 10 сигнал × 5A, 2 экранированные для сети) - Напряжение: 0~440VAC/240VDC - Сопротивление изоляции: 1000MΩ (мощность), 500MΩ (сигнал) - Диэлектрическая прочность: 1500VAC/50Hz (мощность) - Изменение динамического сопротивления: <10мΩ - Рабочая скорость: 0~100 об/мин - Рабочая среда: -20℃~+80℃, <70% влажности - Защита: IP65 - Материал: Q235A с золотыми контактами - Водонепроницаемый металлический разъем с замком
