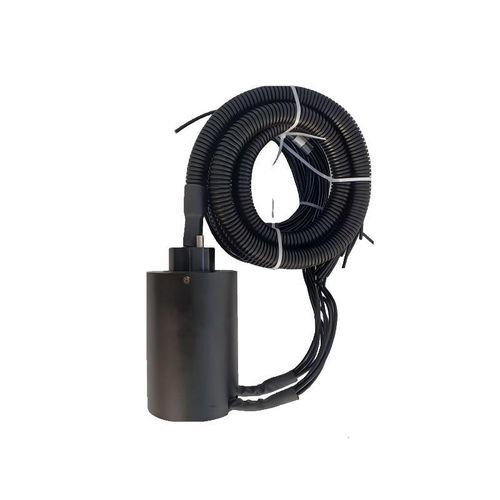

Вращающийся коллектор через Ethernet DHK078

для CAN busRS-485с проходящим валом

Краткое описание
Водонепроницаемый скользящий контакт Ø78 мм разработан для непрерывной 360° передачи питания и сигналов в агрессивных условиях с воздействием влаги. Имеет герметичный корпус из алюминиевого сплава и многоточечные контакты из драгоценных металлов, обеспечивающие низкие электрические помехи, минимальный износ и долгий срок службы в морских, оффшорных и условиях мойки. Доступен в стандартных и полностью заказных конфигурациях по числу каналов, номинальному току, длине выводов и типу разъемов.

Ключевые особенности

• Высокая водозащита: Опции IP65 / IP66 / IP68 — устойчив к водяным струям, кратковременному погружению и проникновению пыли.
• Компактный профиль 78 мм: Компактная конструкция с опциями сквозного отверстия (обычно Ø25,4 мм) для прокладки гидравлических/пневматических линий.
• Гибкие варианты цепей: Конфигурируется от 1 до 48 колец; сочетание питания (до 10A/20A на кольцо) + низковольтные сигналы + высокоскоростные данные (Ethernet, CAN bus, RS485 и т.д.).
• Долговечные контакты: Многоконтактная конструкция золото-золото или серебряный сплав обеспечивает стабильную передачу, изменение контактного сопротивления < 10 mΩ, эксплуатация без обслуживания.
• Прочный корпус: Коррозионностойкий алюминиевый сплав; опция нержавеющей стали для морского применения.
• Кастомизация: Длина выводов, положение выхода (бок/верх), фланцевое крепление и интеграция роторного соединения для смешанных сред поддерживаются.

Применение

• Морские и оффшорные лебедки, ROV, бортовые вращающиеся системы
• Кабельные барабаны и поворотные кольца кранов
• Упаковочные, фасовочные и этикетировочные машины, подверженные мойке
• Уличные пан-tilt блоки CCTV, радарные антенны
• Ветровые турбины, солнечные трекеры и оборудование, требующее герметичной вращающейся передачи питания/сигналов

Технические характеристики

• Каналы: 2
• Номинальный ток: 80 A (2 кольца)
• Номинальное напряжение: 0 ~ 380 V DC/VAC
• Сопротивление изоляции: 1000 MΩ @ 1000 V DC
• Диэлектрическая прочность: 1500 VAC @ 50 Hz, 60 s, 1 mA
• Диапазон динамического контактного сопротивления: < 10 mΩ
• Скорость вращения: 0 ~ 100 rpm
• Температура эксплуатации: -20 °C ~ +80 °C
• Влажность эксплуатации: ≤ 70%
• Степень защиты IP: IP65 (опции до IP68)
• Конструкционный материал: Алюминиевый сплав (нержавеющая сталь — опция)
• Материалы контактов: Благородный металл
• Длина выводов: 1500 mm (±20 mm)
