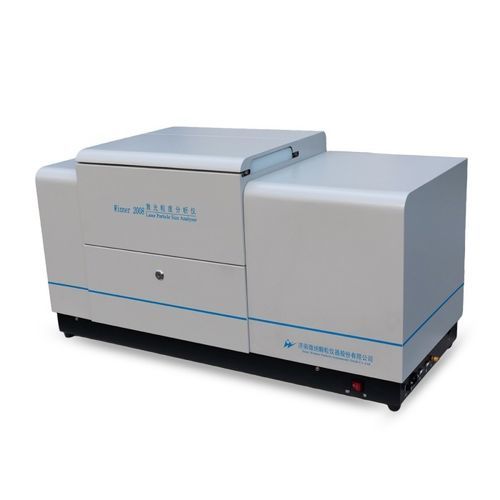

Гранулометр с помощью лазерной дифракции Winner2008B

оптическийс помощью лазерной дифракциидля сельского хозяйства и пищевой промышленности

Обзор
Winner2008B — лазерный анализатор размера частиц для влажной дисперсии на основе принципа рассеяния Ми. Диапазон измерений: 0,01–1200 μm. Система использует двойной луч/двойной спектр детектирования и боковое рассеяние для обеспечения надежного и повторяемого анализа размера частиц в промышленном контроле качества, НИОКР и лабораторных условиях.

Ключевые особенности

• Диапазон измерений: 0,01–1200 μm
• Двойное лучевое и двойное спектральное детектирование
• Технология бокового рассеяния для повышения точности
• Автоматический и ручной режимы работы
• Автоматизированный рабочий процесс одним кликом: подача пробы, удаление пузырьков, дисперсия, измерение, очистка и обработка данных

Система дисперсии
Полностью встроенная система влажной и сухой дисперсии с механическим перемешиванием, ультразвуковой дисперсией и циркуляцией по трубопроводу для предотвращения вторичной осадки крупных частиц. Компоненты: ультразвук (40 kHz, 60 W, регулируемое время), мешалка (0–3000 об/мин регулируемая), циркуляционный насос (30 L/min, 70 W). Датчик уровня воды предотвращает переполнение. Объем пробного бака: 10 mL.

Оптика и детектирование
Оптическая схема с преобразованием Фурье для сходящегося света (патент Winner) с автоматическим выравниванием оптической скамьи (точность до 0,2 μm). Детектирование осуществляется логарифмически распределенным массивом детекторов, охватывающим углы тестирования от 0,015° до 145°. Источники света: красный полупроводниковый лазер (λ = 639 nm, P > 3,0 mW) и опциональный зеленый лазер (λ = 405 nm, P > 2,0 mW). Эффективное фокусное расстояние: 500 mm. Класс лазерной безопасности: 1.

Программное обеспечение и данные
Программное обеспечение поддерживает несколько моделей анализа (свободное распределение, R–R распределение, логнормальное, статистические модели), сравнительный анализ нескольких результатов, интеллектуальную обработку данных для вывода репрезентативных результатов, настраиваемый анализ (любые показатели D1–D100, накопительные проценты) и выводы в виде типичных значений размера частиц, дифференциальных и накопительных распределений. Экспорт отчетов: Word, Excel, BMP, TXT, PDF. Языки интерфейса: китайский и английский; возможна добавление других языков. Опция GMP доступна.

Области применения

• Цемент, керамика
• Фармацевтика (лекарства), эмульсии, доны
• Красители, пигменты, чернила, светочувствительные материалы
• Химикаты, катализаторы, абразивы, смазки
• Металлические и неметаллические порошки, карбонат кальция, каолин
• Пищевые добавки, пестициды, взрывчатые вещества
• Топливо, графит, буровые растворы, припойные материалы
• Другие порошки и суспензии (напр., углеводно-водяная суспензия)

Преимущества

• Автоматическая однокнопочная работа снижает загрузку оператора и человеческие ошибки
• Полностью встроенная влажная и сухая дисперсия с координированным управлением и укороченным трубопроводом для предотвращения вторичной осадки
• Продвинутая оптическая схема с преобразованием Фурье для улучшения различения субмикронных частиц
• Автоматическое оптическое выравнивание с прецизионным гибридным шаговым мотором (точность микродвижения до 0,1 μm) для поддержания стабильности измерений
• Двойной оптический путь и ортогональная конструкция двойного лазера расширяют диапазон и чувствительность от субмикронного до миллиметрового класса частиц
• Метод свободной подгонки без ограничений для точного отображения распределения частиц

Патенты и технологические особенности

• Патент на конструкцию оптической скамьи: ZL 2014 2 0378380.8
• Патент на 3D систему выравнивания оптической скамьи: ZL 2013 2 0835882.4
• Патент на применение принципа рассеяния Ми: ZL 2013 2 0812021.4
• Патент на полностью герметичную кювету для сухого анализатора: ZL.2011 2 0267646.8
• Патент на ортогональное применение двойного лазерного луча: ZL 2007 2 0025702.0
• Патент на конструкцию насоса для дисперсии порошков: ZL 2007 2 0018648.7
• Патент на установку мокрой циркуляции: ZL2010 2 0593526.2

Технические характеристики

• Название модели: Winner2008B
• Принцип: рассеяние Ми
• Диапазон измерений: 0,01–1200 μm
• Количество каналов: 84 pcs
• Расположение детекторов: логарифмически распределенный массив, угол тестирования 0,015°–145°
• Погрешность точности: ≤0,5% (CRM D50)
• Погрешность воспроизводимости: ≤0,5% (CRM D50)
• Режим работы: полностью автоматический / ручное управление
• Время полного теста: <2 min; интервал времени на результат: 500 ms
• Дисперсия: ультразвук f=40 kHz, p=60 W (время регулируется); перемешивание: 0–3000 rpm; циркуляция: 30 L/min, 70 W; датчик уровня воды; пробный бак: 10 mL
• Источник света: красный полупроводниковый лазер λ=639 nm, P>3,0 mW; опциональный зеленый лазер λ=405 nm, P>2,0 mW
• Выравнивание оптической скамьи: полностью автоматическое, точность до 0,2 μm
• Оптический путь: конвергентный光 Fourier-преобразование
• Эффективное фокусное расстояние: 500 mm
• Класс лазерной безопасности: 1
• Габариты: 1040 mm × 440 mm × 540 mm
• Масса нетто: 58 kg
• Программное обеспечение: множественные модели анализа, настраиваемые выходы, экспорт Word/Excel/BMP/TXT/PDF, однокнопочная работа, интерфейс китайский & английский
• GMP: опция
