Гранулометр с помощью лазерной дифракции Winner2309A WinModule-201

оптическийдля сельского хозяйства и пищевой промышленностидля контроля качества

Обзор

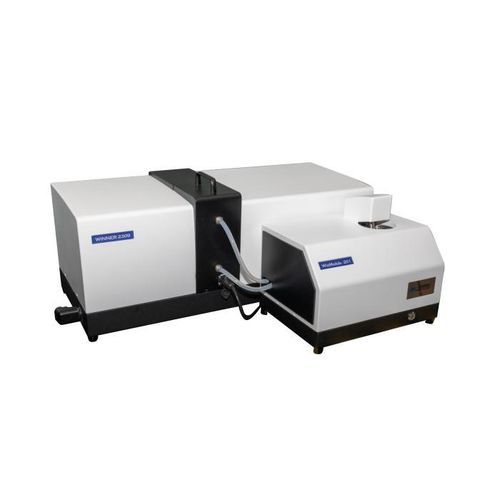

Winner2309A WinModule-201 — интеллектуальный полностью автоматический лазерный анализатор размера частиц для влажной дисперсии, реализующий передовые принципы рассеяния Майа (Mie) и дифракции Фраунгофера. Высокочувствительная высокоразрешающая фотоэлектрическая система и оптическая схема с импортной линзой Canon обеспечивают точные и повторяемые измерения распределения по размерам частиц. Прибор применим в отделах контроля качества промышленного производства, научно-исследовательских институтах, университетских лабораториях, центрах R&D и испытательных лабораториях.

Ключевые характеристики
Диапазон измерений: 0,01–3500 μm
Минимальное время измерения: 10 с
Высокая скорость сбора данных: до 10 kHz
Однокликовый SOP для подачи пробы, удаления пузырьков, диспергирования, измерения, очистки и обработки данных

Диспергирование и работа с образцами
Методы диспергирования: ультразвук, механическое перемешивание и встроенная циркуляционная дисперсия.
Ультразвук: 40 KHz, 60 W (время регулируется).
Перемешивание: 0–3000 об/мин (регулируется).
Циркуляция: расход 1–8 L/min; мощность 120 W.
Объем пробоёмника: 600 ml.

Области применения

• Цемент
• Керамика
• Фармацевтика
• Эмульсии
• Dope
• Красители
• Покрытия / Импрегнация
• Химические продукты
• Катализаторы
• Буровые растворы
• Абразивы
• Смазочные материалы
• Припои
• Элементы (ячейки)
• Микроорганизмы
• Пищевая промышленность
• Добавки
• Пестициды
• Взрывчатые вещества
• Графит
• Фоточувствительные материалы
• Топливо
• Чернила
• Металлические порошки
• Неметаллические порошки
• Карбонат кальция
• Каолин
• Водно-угольная суспензия (water-coal slurry)
• Другие порошковые материалы

Основные технические данные

• Модель: Winner2309A WinModule-201
• Принцип: рассеяние Mie и дифракция Фраунгофера
• Диапазон измерений: 0,01–3500 μm
• Число каналов: 116
• Время измерения: от 10 с
• Частота выборки: до 10 kHz
• Погрешность точности/воспроизводимости: ≤0,5 % (CRM D50)
• Дисперсия: ультразвук (40 KHz, 60 W), перемешивание (0–3000 об/мин), циркуляция (1–8 L/min, 120 W)
• Объем пробоёмника: 600 ml
• Габариты: основная единица 870×340×380 mm; влажный модуль 415×280×335 mm
• Масса нетто: основная единица 32 kg; влажный модуль 15 kg
• Источники света: основной лазер 639 nm (>2 mW), вспомогательный 405 nm (>2 mW)
• Оптический путь: обратное преобразование Фурье (сложенный)
• Оптическая юстировка: автоматическая
• Класс лазерной безопасности: Class 1
• Режим работы: полностью автоматический SOP; однокликовая операция
• Программное обеспечение: несколько режимов анализа, пользовательские выходы D1–D100, статистические сравнения, интеллектуальная обработка, множественные форматы экспорта
• Языки интерфейса: китайский и английский (другие по запросу)
• GMP: опция

Оптика
Источник света: основной лазер λ = 639 nm, P > 2 mW; вспомогательный лазер λ = 405 nm, P > 2 mW.
Автоматическая юстировка оптической платформы и сложенный оптический путь обратного Фурье обеспечивают широкий угол измерения (0,015–145°) и высокое разрешение. Класс лазерной безопасности 1.

Программное обеспечение и данные
Модели анализа: свободное распределение, R-R, логнормальное и статистические модели по категориям.
Поддержка статистического сравнения нескольких тестов, сравнение партий и анализ до/после обработки.
Пользовательские выходы: любые характеристики частиц между D1 и D100; кумулятивные проценты больше/меньше заданных размеров; проценты для диапазонов.
Выходы: типичные значения размеров частиц, дифференциальные (интервальные) данные/графики распределения и кумулятивные кривые распределения.
Экспорт отчетов: Word, Excel, BMP, TXT, PDF.

Преимущества
Автоматическая оптическая юстировка с микроуровнем позиционирования.
Система циркуляционной дисперсии высокой стабильности предотвращает седиментацию и агломерацию; координированное управление ультразвуком и циркуляцией.
Модульная конструкция сухой/влажной дисперсии сокращает длины трубопроводов, уменьшает осаждение крупных частиц и упрощает очистку и обслуживание.
Продвинутое программное обеспечение подгонки для многомодального анализа частиц с высокой разрешающей способностью ниже 2 μm.
Запатентованная технология обратного Фурье (сложенный оптический путь) с герметичной конструкцией и хорошей пылезащитой.
