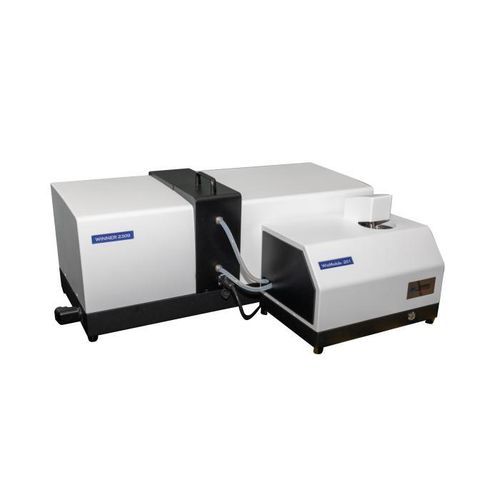

Гранулометр с помощью лазерной дифракции Winner2309B WinModule-201

оптическийс помощью лазерной дифракциидля сельского хозяйства и пищевой промышленности

Обзор
Winner2309B WinModule-201 — интеллектуальный полностью автоматический лазерный анализатор размеров частиц для влажной дисперсии, основанный на принципах рассеяния Мie и Фраунгофера. Оснащён высокочувствительной фотоэлектрической системой детекции и оптическим трактом с импортной оптикой Canon для обеспечения точности и повторяемости измерений. Предназначен для исследовательских институтов, университетских лабораторий, центров НИОКР и лабораторий контроля качества в промышленности.

Краткие основные характеристики

• Диапазон измерений: 0,01–2800 μm
• Принципы: рассеяние Мie и Фраунгофера
• Минимальное время измерения: 10 секунд
• Частота дискретизации: до 10 kHz
• Режим работы: SOP полностью автоматический
• Число каналов: 108

Дисперсия и обработка образцов

• Ультразвуковая дисперсия: 40 kHz, 60 W (время регулируется)
• Механическое перемешивание: 0–3000 rpm (регулируется)
• Циркуляция: расход 1–8 L/min; мощность насоса 120 W
• Влажный модуль: ультразвук, механическое перемешивание и встроенная циркуляция
• Объём бака для образца: 600 ml; инжектор образца: WinModule-201

Оптика и источник света

• Основной лазер: 639 nm, >2 mW
• Вспомогательный лазер: 405 nm, >2 mW
• Оптическая скамья: автоматическая юстировка
• Оптический тракт: обратное Фурье (складной тракт), диапазон углов 0,015–145°
• Класс лазерной безопасности: Класс 1

Функции программного обеспечения

• Модели анализа: свободное распределение, R‑R, логнормальное и категориальные статистические модели
• Статистическое сравнение: сравнение нескольких результатов по партиям, времени обработки или условиям
• Обработка данных: интеллектуальный выбор репрезентативных результатов и статистический анализ
• Пользовательские выходы: любые характерные размеры между D1 и D100, накопленные проценты больше/меньше заданного размера, накопленные проценты по диапазонам
• Форматы экспорта: Word, Excel, BMP, TXT, PDF
• Однокнопочная операция: автоматическая подача воды, удаление пузырей, дисперсия, измерение, очистка и обработка данных
• Языки интерфейса: китайский и английский (возможна добавление других языков)
• GMP: опция

Преимущества

• Автоматическая система выравнивания оптического тракта с точными гибридными шаговыми моторами для позиционирования на микронном уровне и стабильных измерений.
• Высокостабильная циркуляционная система дисперсии предотвращает оседание и агломерацию; координированное управление ультразвуком и циркуляцией обеспечивает регулируемую интенсивность дисперсии.
• Модульная конструкция влаж/сух с укороченным циркуляционным контуром снижает осаждение крупных частиц и затраты на обслуживание.
• Программное обеспечение обеспечивает свободную подгонку для анализа многомодальных групп частиц и высокое разрешение для частиц меньше 2 μm.
• Запатентованный дизайн обратного Фурье (складной оптический тракт) расширяет диапазон углов измерения и улучшает диапазон и разрешение; герметичный оптический тракт обеспечивает защиту от пыли.

Области применения

• Цемент, керамика
• Фармацевтика и медицина
• Эмульсии, пасты, красители, химпродукты, катализаторы
• Буровые растворы, абразивы, смазочные материалы, припои
• Клеточные и биологические образцы, пищевые добавки, пестициды, взрывчатые вещества
• Графит, светочувствительные материалы, топливо, чернила
• Металлические и неметаллические порошки, карбонат кальция, каолин
• Уголь‑водяные суспензии и другие порошко‑жидкостные материалы

Патентные технологии и примечания
Дизайн оптической скамьи и трёхмерная система юстировки оптики защищены патентами. Применение принципа Мie, конфигурация двойного ортогонального лазера, герметичная кювета для образцов, насос для дисперсии порошка и конструкция влажной циркуляции охвачены несколькими патентами.

Технические характеристики

• Модель: Winner2309B WinModule-201
• Диапазон измерений: 0,01–2800 μm
• Принцип: рассеяние Мie и Фраунгофера
• Время измерения: от 10 с
• Частота дискретизации: до 10 kHz
• Каналы: 108
• Точность (CRM D50): ≤ 0,5%
• Повторяемость (CRM D50): ≤ 0,5%
• Дисперсия: ультразвук 40 kHz/60 W; механическая 0–3000 rpm; циркуляция 1–8 L/min, 120 W
• Объём бака: 600 ml
• Источники света: 639 nm (>2 mW) и 405 nm (>2 mW)
• Юстировка оптической скамьи: автоматическая
• Оптический тракт: обратное Фурье, диапазон углов 0,015–145°
• Класс лазера: Класс 1
• Габариты: главный блок 870 × 340 × 380 мм; влажный модуль 415 × 280 × 335 мм
• Масса нетто: главный блок 32 кг; влажный модуль 15 кг
• Режим работы: SOP полностью автоматический
• Выходы ПО: интервальные и накопительные распределения, графики, экспорт (Word, Excel, BMP, TXT, PDF)
