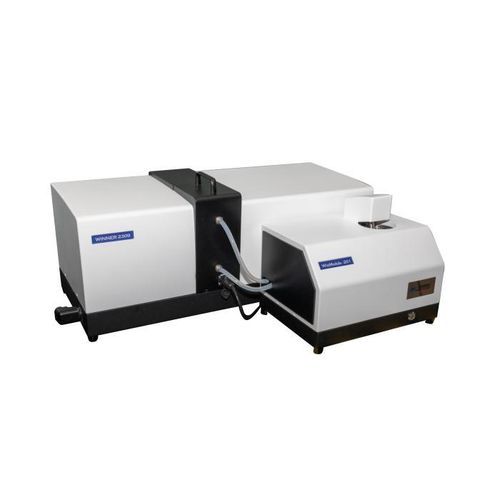

Гранулометр с помощью лазерной дифракции Winner2309C WinModule-201

оптическийс помощью лазерной дифракциистатическое светорассеяние

Обзор продукта
Winner2309C WinModule-201 — интеллектуальный полностью автоматический лазерный анализатор размеров частиц для мокрой дисперсии, основанный на принципах рассеяния Мie и дифракции Фраунгофера. Высокочувствительная фотоэлектрическая система зонда и оптическая схема с импортной оптикой Canon обеспечивают точные и воспроизводимые измерения распределения частиц. Применим в отделах контроля качества промышленности, научно-исследовательских институтах, университетских лабораториях и центрах НИОКР.

Основные характеристики (общие)
Наименование модели: Winner2309C WinModule-201
Принцип: рассеяние Мie и Фраунгофера
Скорость теста: от 10 секунд
Показатель преломления: вводится широкий диапазон значений
Частота выборки: до 10 кГц
Габариты: основное устройство 870×340×380 мм; влажный модуль 415×280×335 мм
Масса нетто: основное устройство 32 кг; влажный модуль 15 кг
Режим работы: SOP полностью автоматический; однокнопочная операция для полного рабочего процесса

Диапазон измерений
Диапазон измерений: 0,01–2000 μm
Инжектор образца: WinModule-201
Число каналов: 106 каналов
Погрешность точности: ≤0,5% (CRM D50)
Погрешность воспроизводимости: ≤0,5% (CRM D50)
Методы дисперсии: ультразвук (40 kHz, 60 W, время регулируется); механическое перемешивание (0–3000 об/мин); циркуляционная дисперсия (расход 1–8 L/min, насос 120 W); влажный режим сочетает ультразвук, механическое перемешивание и встроенную циркуляцию
Объём бака для образца: 600 мл

Оптика
Источник света: основной лазер λ = 639 nm, P > 2 mW; вспомогательный лазер λ = 405 nm, P > 2 mW
Система выравнивания оптической скамьи: автоматическое выравнивание
Оптический путь: обратное преобразование Фурье (сложенный оптический путь)
Класс лазерной безопасности: Class 1

Функции программного обеспечения
Режимы анализа: свободное распределение, R–R распределение, логнормальное и статистические модели по категориям
Статистическое сравнение: сравнение нескольких результатов между партиями или по времени обработки для управления качеством и затратами
Обработка данных: интеллектуальная статистическая обработка для выдачи наиболее представительных результатов
Пользовательский анализ: вывод любых характеристик частиц между D1 и D100, накопительные проценты выше/ниже заданных размеров и диапазоны по требованиям отрасли
Выходные данные: типичные значения размеров частиц, дифференциальное (интервальное) распределение и графики, кумулятивное (интегральное) распределение и кривые
Отчёт: экспорт в Word, Excel, изображение (.bmp), текст (.txt) и PDF
Операция в один клик: автоматическая последовательноcть подачи воды, удаления пузырьков, диспергирования, тестирования, очистки и обработки данных
Интерфейсные языки: китайский и английский (другие по запросу)
GMP: опция

Преимущества

• Автоматическая система выравнивания оптического пути: прецизионный гибридный шаговый мотор с микронным позиционированием обеспечивает оптимальное выравнивание оптики для точных и стабильных измерений.
• Высокостабильная циркуляционная система дисперсии: непрерывная равномерная влажная циркуляция предотвращает седиментацию и агломерацию; координированное управление ультразвуком и циркуляцией повышает воспроизводимость.
• Автоматическая система диспергирования образца: модульная конструкция влажного/сухого диспергирования сокращает длину трубопроводов, уменьшает оседание крупных частиц, снижает затраты на обслуживание и облегчает очистку.
• Программное обеспечение прибора: свободная подгонка без ограничений собирает данные рассеяния в ходе измерения и автоматически анализирует многомодовые группы частиц; частицы <2 μm детектируются в 12 классах с высокой физической разрешающей способностью.
• Оптическая схема: запатентованный обратный преобразование Фурье (сложенный путь) обеспечивает диапазон угла измерения 0,015–145°, расширяя диапазон и разрешение; оптический путь герметичен и пылезащищён.

Применение

• Цемент
• Керамика
• Фармацевтика
• Эмульсии
• Покрытия
• Красители
• Текстильная отделка
• Химическая продукция
• Катализаторы
• Буровые жидкости
• Абразивы
• Смазочные материалы
• Пайка
• Гели
• Биологические образцы
• Пищевая продукция
• Добавки
• Пестициды
• Взрывчатые вещества
• Графит
• Фоточувствительные материалы
• Топливо
• Чернила
• Металлические порошки
• Неметаллические порошки
• Карбонат кальция
• Каолин
• Угольно-водяные суспензии и другие порошковые материалы

Патентованная технология
Патентные решения включают конструкцию оптической скамьи, трёхмерную систему выравнивания оптической скамьи, применение принципа Мie, герметичную кювету образца для сухого анализатора, двойное ортогональное лазерное излучение, конструкцию насоса для дисперсии порошков и установку влажной циркуляции.

Технические характеристики

• Модель: Winner2309C WinModule-201
• Диапазон измерений: 0,01–2000 μm
• Принцип: рассеяние Мie и Фраунгофера
• Число каналов: 106
• Погрешность точности: ≤0,5% (CRM D50)
• Погрешность воспроизводимости: ≤0,5% (CRM D50)
• Источник света: основной лазер 639 nm и вспомогательный лазер 405 nm (оба >2 mW)
• Методы дисперсии: ультразвук (40 kHz, 60 W), механическое перемешивание (0–3000 rpm), циркуляционная дисперсия (1–8 L/min)
• Объём пробоёмкости: 600 ml
• Габариты: основное устройство 870×340×380 мм; влажный модуль 415×280×335 мм
• Масса нетто: основное устройство 32 кг; влажный модуль 15 кг
• Время измерения: от 10 секунд
• Частота выборки: до 10 кГц
• Оптический путь: обратное преобразование Фурье (сложенный)
• Класс лазерной безопасности: Class 1
• Режим работы: SOP полностью автоматический; однокнопочная операция
• Выходы ПО: числовые и графические дифференциальные и кумулятивные распределения; экспорт Word/Excel/BMP/TXT/PDF
• Языки интерфейса: китайский и английский (доп. языки опциональны)
